Slik leser du drivhusmål og tekniske tegninger

En praktisk veiledning til å lese drivhusmål, plantegninger og monteringsunderlag – fra nominell størrelse og fotavtrykk til dørplassering, fundament og innredning.

Tekniske tegninger gjør det mulig å vurdere om et drivhus faktisk passer på tomten, fungerer sammen med huset og gir plass til ønsket innredning. Men tegningene må leses riktig. Et mål kan beskrive ytterkant, senterlinje, fri åpning eller fundament – og disse er ikke nødvendigvis identiske.

Denne veiledningen viser hvordan du går fra produktnavn og oversiktsmål til et kontrollert oppsett på byggeplassen. Prinsippene er nyttige både ved valg av modell, prosjektering av underlag, varemottak og montering. For generell produktorientering kan du også se drivhus og hagestue og vanlige spørsmål om drivhus i aluminium.

Start med å identifisere hvilken tegning du leser

En tegningspakke kan inneholde flere fremstillinger av samme drivhus. En plantegning viser konstruksjonen ovenfra og er særlig nyttig for fotavtrykk, dørplassering og fundament. En fasadetegning viser en lang- eller kortside. Et snitt viser høyder, takvinkel og innvendige nivåer. En detaljtegning kan vise ett bestemt skjøtepunkt eller en profil i større målestokk.

Se etter tegningens navn, revisjon, modellbetegnelse og måleenhet før du bruker tallene. Kontroller også hvilken retning du ser konstruksjonen fra. «Venstre» på en fasadetegning kan bety venstre sett utenfra, mens en plantegning kan være orientert etter en pil eller en bestemt fasade.

• Plantegning: bredde, lengde, vinkler, dører og soner.
• Fasade: gesims, møne, paneldeling og visuell rytme.
• Snitt: høyder, gulvnivå, tak og fri innvendig plass.
• Detalj: lokale tilslutninger, festeprinsipper og profilplassering.
• Monteringstegning: rekkefølge og delenes innbyrdes plassering.

Forstå de grunnleggende drivhusmålene

Ikke les ett enkelt mål isolert. Bredde, lengde, høyde, dør og konstruksjonsinndeling må vurderes samlet. En modell som passer målt i grunnflate, kan likevel komme i konflikt med takutstikk, terreng, trapp, rekkverk eller eksisterende dører og vinduer.

Total bredde og lengde

Total bredde og total lengde beskriver vanligvis konstruksjonens største utstrekning i plan, men målepunktet må bekreftes på tegningen. Det kan være profilens ytterkant, fundamentets ytterkant eller en annen definert referanselinje. Ikke anta at oppgitt størrelse er et rent innvendig mål.

Ved vurdering av plassering bør du i tillegg kontrollere takrenner, dørbevegelse, eventuelle utstikk og nødvendig arbeidsareal. Se også på forbindelsen mellom drivhuset og resten av uteområdet. Ideer om helhetlig plassering finnes i artiklene om drivhus, livsstil og verdi og uteplass, terrasse og hage.

Gesims, møne og total høyde

Gesimshøyden angir normalt nivået der sideveggen møter taket. Mønehøyden viser høyeste punkt på et saltak. «Total høyde» kan i enkelte dokumenter omfatte sokkel eller andre konstruksjonsdeler, så les definisjonen og målpilene.

Høydene må sammenholdes med ferdig gulv, fundament og terreng. Dersom byggeplassen heller, er ikke høyden over bakken lik rundt hele drivhuset. Kontroller derfor høyden ved alle relevante sider, ikke bare ved ett hjørne. Ta også hensyn til nærliggende tak, balkonger, greiner og fasadedetaljer.

Dørmål

Skill mellom dørbladets mål, karmens yttermål og den frie åpningen man faktisk kan passere gjennom. Tegningen kan også vise hvilken vei døren beveger seg, om åpningen er delt, og hvor mye veggplass som finnes på hver side.

Vurder passasjen med det som skal transporteres inn: plantebord, jordsekker, trillebår og større krukker. Kontroller samtidig at døren kan brukes uten konflikt med gangsti, nivåforskjell eller fast innredning.

Fagdeling og panelinndeling

Et drivhus er ofte bygget opp av gjentakende fag. Tegningen kan vise avstanden mellom profilene som en kjede av delmål, ett typisk fagmål eller en kombinasjon av fag og endefelt. Summen av delmålene bør kunne forstås i forhold til totalmålet, men profilbredder og avslutninger kan inngå på ulike måter.

Fagdelingen er viktig når du planlegger hyller, benker, ventilasjon og ganglinjer. Den bestemmer også den visuelle rytmen mot hus og terrasse. Ikke plasser fast inventar ut fra et fotografi; bruk klare mål og reelle profilplasseringer.

Lær språket i mållinjene

En mållinje avsluttes vanligvis med piler eller markeringer som peker mot hjelpelinjer. Tallet mellom dem gjelder avstanden mellom de definerte punktene – ikke nødvendigvis hele objektet du ser. Flere parallelle mållinjer kan vise detaljmål, delsummer og totalmål.

Uttrykk	Praktisk betydning
Senterlinje	Målet går til midten av profil, søyle eller åpning.
Ytterkant	Målet går til konstruksjonens utvendige begrensning.
Lysåpning	Fri passasje mellom karm, profiler eller andre hindringer.
Kote eller nivå	Høyde i forhold til et definert referansenivå.
Typisk mål	Et mål som gjentas på flere tilsvarende steder.

Ikke mål skjermen eller utskriften

En PDF kan være forminsket ved utskrift, og visningen på skjermen endres med zoomnivået. En tegning kan dessuten være merket «ikke i målestokk». Bruk alltid påførte tall. Dersom et nødvendig mål mangler, skal det avklares i riktig dokumentasjon – ikke beregnes ved å legge en linjal på arket.

Kontroller måleenheten hver gang

Norske prosjekttegninger bruker ofte millimeter, men dette skal aldri tas for gitt. Enheten kan stå i tittelfeltet eller ved hvert mål. Skill også tydelig mellom millimeter, centimeter og meter når målene overføres til byggeplassen. Skriv gjerne alle kontrollmål i én valgt enhet for å redusere risikoen for komma- og omregningsfeil.

Nominell størrelse, faktisk fotavtrykk og brukbart innvendig areal

En nominell størrelse er en praktisk modellbetegnelse eller avrundet størrelsesangivelse. Den er nyttig når modeller sammenlignes, men er ikke automatisk et produksjons- eller fundamentmål. Det faktiske fotavtrykket fremgår av den aktuelle tekniske tegningen.

Brukbart innvendig areal er igjen noe annet. Sokkel, profiler, skråtak, dører og innredning påvirker hvordan rommet kan brukes. To konstruksjoner med lignende utvendig areal kan derfor oppleves forskjellig. Det samme skillet er relevant når du sammenligner drivhus med en hagestue: navn og hovedmål forteller ikke alene hvordan rommet fungerer.

Les komplekse plantegninger som separate soner

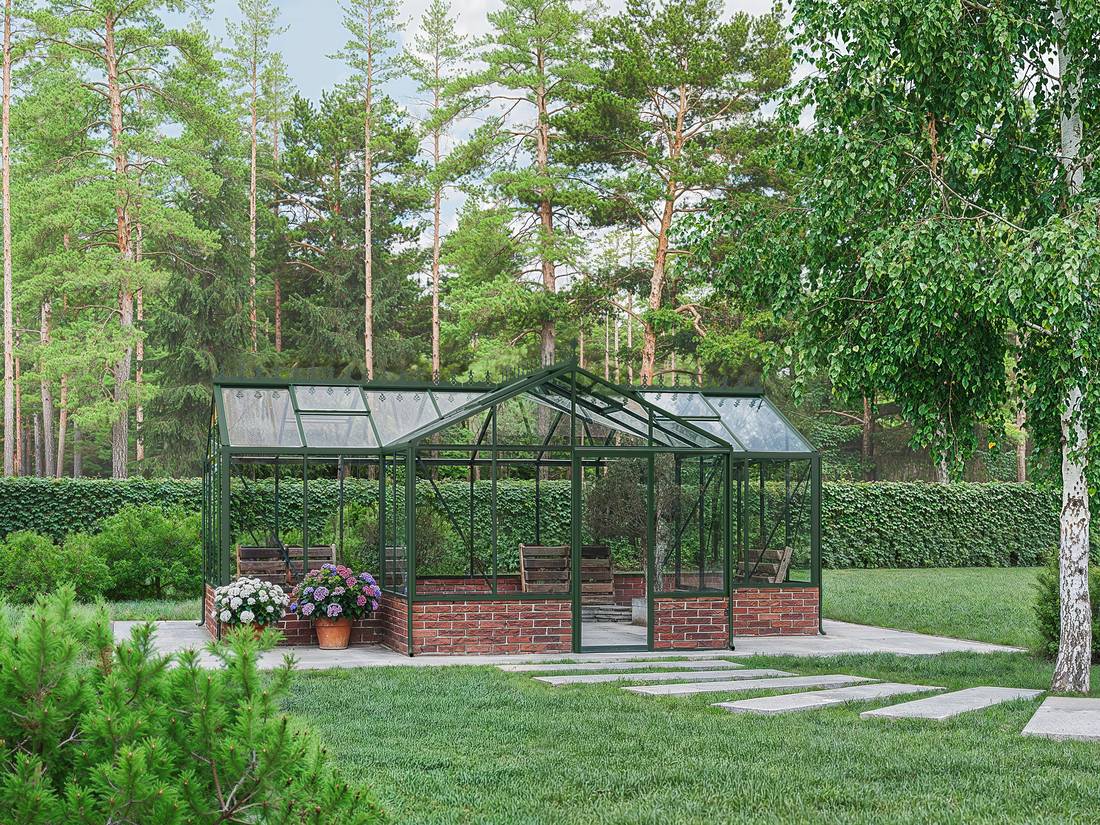

T-formede, polygonale eller sammensatte drivhus bør deles opp i enklere rektangler og vinkler. Identifiser først hoveddelen, deretter sidefløy, inngangsparti og eventuelle skrå felt. Finn en felles referanselinje og noter målene for hver sone.

1. Marker alle utvendige hjørner og retningsendringer.
2. Finn totalmålene for hovedvolumet.
3. Les bredde og dybde for hvert tilbygg eller fremspring.
4. Kontroller vinkler og diagonaler for de enkelte sonene.
5. Se hvor sonene møtes, og om et mål går til ytterkant eller senterlinje.

Denne metoden er sikrere enn å forsøke å forstå hele figuren som ett stort omriss. Den gjør det også enklere å planlegge gulv, bed, bord og gangsoner.

Overfør tegningen til byggeplassen

Begynn med en fast referanse, for eksempel en definert linje i underlaget eller en målelinje parallelt med huset. Ikke bruk en ujevn hekk, tilfeldig belegningskant eller løs jordkant som presis referanse. Sett ut omrisset med snorer og merk alle hjørner, døråpninger og retningsendringer.

Vurder samtidig hvordan drivhuset inngår i eiendommens arkitektur: siktlinjen fra stuen, forbindelsen til terrassen, adkomsten fra kjøkkenet og avstanden til andre konstruksjoner. Artikkelen om å velge drivhus kan brukes som supplerende beslutningsstøtte, mens oversikten over drivhus og hagestue gir en bredere inngang til sortimentet.

Kontroller mer enn de fire hjørnene

Mål total bredde og lengde, begge diagonaler og plasseringen av mellomliggende punkter. For en sammensatt form må hver rektangulære sone kontrolleres separat. Sjekk også retthet langs langsidene og høyden på underlaget flere steder.

Like diagonaler er en nyttig kontroll for et rektangel, men beviser ikke alene at alle forutsetninger er riktige. Sidemål, hjørner, rette linjer og nivå må stemme samtidig. Et underlag kan ha korrekte diagonaler, men feil totalmål eller lokal bue.

Lag en fullskalamodell når plassen er knapp

Marker yttergrensene med tape, snor eller flyttbare lekter. Vis dørens bevegelsesområde og sett ut pappkasser som representerer plantebord. Gå deretter den planlagte ruten med en trillebår eller en stor krukke. En slik prøve avslører ofte konflikter som ikke er tydelige på en liten plantegning.

Kontroller også fremtidig vedlikeholdstilgang. Hvor stor avstand som kreves, avhenger av konstruksjonen, tomten og lokale forhold; den bør derfor ikke fastsettes ut fra en generell tommelfingerregel.

Tegninger for veggdrivhus og tilbygg

For en konstruksjon mot vegg er vertikalsnittet like viktig som plantegningen. Du må forstå vegghøyde, takets høyeste og laveste punkt, tilslutningslinjen og plasseringen i forhold til vinduer, dører, takutstikk og nedløp.

Kontroller om veggen er rett og om underlaget står vinkelrett på fasaden. Små avvik kan få betydning over hele lengden. Veggens bæreevne, tetting og festemåte må avklares for det konkrete prosjektet. Gjeldende lokale krav og eventuelt behov for godkjenning må undersøkes før arbeid starter.

Du kan se et relevant format i artikkelen om mini- og veggdrivhus. Ved koordinering mot fasaden kan oversiktene over vinduer og dører også være nyttige for å kartlegge eksisterende åpninger.

Planlegg interiøret med frie mål

Innredningen bør baseres på avstanden mellom ferdige innvendige flater og faste profiler, ikke bare på utvendig bredde. Tegn inn hovedgang, arbeidsplass, dyrkingssoner og dørens friområde. Under skråtak bør du kontrollere tilgjengelig høyde der høye planter eller hyller skal stå.

Tenk gjennom hvordan drivhuset skal brukes gjennom sesongen. Ventilasjonsåpninger må kunne betjenes, og luftstrømmen bør ikke blokkeres av høye reoler. Les gjerne mer om ventilasjon i aluminiumdrivhus og om å bruke drivhuset gjennom året.

For mindre dyrkingssoner kan produkter som LivingBloom smart hage, LivingBloom trio hagestativ og LivingBloom veggfarm illustrere hvorfor fri bredde, høyde og tilgang må vurderes før innredningen bestemmes. Kontroller alltid de aktuelle produktsidene fremfor å anta mål.

Bruk manualene i riktig rekkefølge

Dokumentene har ulike oppgaver. Produktoversikten hjelper deg å velge, den tekniske tegningen fastsetter relevante geometriske mål, og monteringsmanualen viser sammenstillingen. Leveransedokumenter brukes til å kontrollere hva som er mottatt. Garanti- og vedlikeholdsinformasjon gjelder oppfølgingen etterpå.

1. Bekreft modell, variant og tegningsrevisjon.
2. Kontroller tomt og fundament mot teknisk underlag.
3. Les hele monteringsmanualen før deler pakkes ut og sorteres.
4. Følg trinnrekkefølgen og hold delenumre adskilt.
5. Bruk gjeldende vedlikeholds- og garantidokumentasjon etter ferdigstillelse.

Den samme dokumentdisiplinen er relevant for andre frittstående konstruksjoner, blant annet badstutønne HC 150, badstutønne HC 180 og badstutønne HC 225: modellnavn kan aldri erstatte kontroll av prosjektets faktiske dokumenter.

Kontroller tegninger før montering og ved varemottak

Før fundament eller permanent underlag ferdigstilles, bør modellnavn, bredde, lengde, dørplassering og nødvendige nivåer være bekreftet. Bruk dokumentet som gjelder den bestilte varianten, ikke en tegning som er lagret fra en tidligere vurdering.

Ved mottak bør emballasje og deler kontrolleres i samsvar med leveransedokumentene. Sorter komponentene systematisk, men ikke fjern identifikasjon før du vet hvor delene hører hjemme. Dersom noe virker inkonsekvent, stopp og avklar før delen tilpasses eller fundamentet endres.

• Sammenlign modellbetegnelse på ordre, emballasje og manual.
• Kontroller at tegningsrevisjonen passer til leveransen.
• Dokumenter synlige avvik før montering.
• Bekreft at underlaget er plant, rett og korrekt dimensjonert.
• Les bestillings- og leveringsvilkårene og bruk kontaktinformasjonen ved behov for avklaring.

Etter ferdig montering kan veiledningen om de første stegene etter montering brukes som videre lesning.

Vanlige feil ved lesing av tegninger

• Å bruke modellnavnet som fundamentmål: nominell størrelse kan være avrundet.
• Å blande utvendige og innvendige mål: identifiser målpilene og referansepunktene.
• Å måle en PDF: zoom, utskrift og skalering gjør dette upålitelig.
• Å overse høydene: fotavtrykket kan passe selv om taket kolliderer med omgivelsene.
• Å speilvende døren ved en antakelse: fastslå synsretning og variant.
• Å kontrollere bare fire hjørner: langsider, soner, nivåer og mellomliggende punkter må også sjekkes.
• Å bygge etter et gammelt dokument: bruk riktig revisjon for den faktiske leveransen.
• Å glemme arbeidsrom: avsett plass til adkomst, dørbruk, renhold og vedlikehold.
• Å endre underlaget for å «få det til å passe»: avklar først om tegning, modell og oppmåling er riktige.

Spørsmål som må avklares før plantegningen godkjennes

En god prosjektgjennomgang bør gi tydelige svar på følgende:

• Hvilket dokument angir det faktiske fotavtrykket?
• Er alle mål utvendige, innvendige, til senter eller til fundament?
• Hvor ligger ferdig gulvnivå i forhold til terrenget?
• Er døren riktig plassert i forhold til hovedadkomst og innredning?
• Er det tilstrekkelig fri høyde ved hele takkonstruksjonen?
• Er komplekse soner målt og kontrollert separat?
• Kan alle sider nås for montering og vedlikehold?
• Er lokale krav til plassering og utførelse undersøkt?
• Er riktig manual og tegningsrevisjon tilgjengelig?

For ytterligere kjøps- og brukererfaringer kan du se drivhusanmeldelser. Mer generell veiledning finnes under nyttig informasjon, og relevante tillegg finnes i oversikten over tilbehør.

Ofte stilte spørsmål

Er oppgitte drivhusmål innvendige eller utvendige?

Det varierer med dokumentet og må derfor kontrolleres ved mållinjene. Produktoversikter viser ofte overordnede størrelser, mens tekniske tegninger kan spesifisere ytterkant, senterlinje, fundament eller fri åpning. Ikke bruk et mål før referansepunktene er forstått.

Kan jeg bygge fundamentet etter målene på produktsiden?

Ikke uten å kontrollere det tekniske underlaget for den bestilte modellen. Produktsiden er primært til orientering og valg. Fundamentet må baseres på gjeldende tegning, manual og lokale forutsetninger. Avklar eventuelle forskjeller før permanent arbeid utføres.

Hvorfor avviker nominell størrelse fra den tekniske tegningen?

Den nominelle størrelsen kan være en avrundet eller kategoriserende modellbetegnelse. Den tekniske tegningen viser mer presise mål og hvordan de er definert. Et slikt avvik betyr derfor ikke nødvendigvis at informasjonen er feil.

Hva betyr «ikke i målestokk»?

Det betyr at tegningens grafiske størrelse ikke kan brukes til oppmåling. Formen kan fortsatt være illustrativ, men bare de påførte målene er gyldige. Manglende mål skal avklares, ikke skaleres fra arket eller skjermen.

Hvordan ser jeg hvilken side døren er på?

Finn orienteringspil, fasadenavn eller angitt synsretning. Se deretter etter dørslag, åpningssymbol og mål til nærmeste hjørne. Dersom modellen kan leveres i flere varianter, må tegningen sammenlignes med den konkrete ordren.

Hvilke mål er viktigst for et veggdrivhus?

Kontroller bredde, utstikk fra veggen, høyde ved vegg, høyde ved forkant, takets tilslutningslinje og dørplassering. Mål også fasadens faktiske retthet og plasseringen av vinduer, dører, takutstikk og nedløp.

Hvor mye ekstra plass bør jeg ha rundt drivhuset?

Det finnes ikke ett universelt mål som passer alle prosjekter. Du trenger tilstrekkelig plass til montering, dørbruk, rengjøring, vedlikehold og trygg ferdsel. Tomt, terreng, konstruksjon og gjeldende lokale krav må vurderes konkret.

Beviser like diagonaler at fundamentet er korrekt?

Nei. Like diagonaler er én viktig kontroll for en rektangulær form, men sidemål, retthet, hjørner og nivå må også stemme. På T-formede eller sammensatte underlag må hver enkelt sone kontrolleres.

Hvilket dokument gjelder hvis to mål virker motstridende?

Stans arbeidet og kontroller modell, variant, dato og revisjon. Den gjeldende dokumentasjonen for den faktiske leveransen skal brukes. Ikke velg det målet som virker mest praktisk; be om avklaring dersom motsetningen består.

Hvor finner jeg garanti- og vedlikeholdsinformasjon?

Se den gjeldende siden om garanti og dokumentasjonen som følger den konkrete leveransen. Garantivilkår, montering og vedlikehold bør leses samlet, fordi riktig utførelse og oppfølging kan ha betydning.

Avsluttende tegningskontroll

Før bestilling eller byggestart bør en annen person gjerne kontrollere oppmålingen. Bekreft modell og revisjon, marker referanselinjer, sammenlign totalmål med delmål, kontroller høyder og dør, og overfør hele omrisset til byggeplassen. For komplekse drivhus bør hver sone godkjennes separat.

Det viktigste prinsippet er enkelt: Et drivhus skal ikke «fås til å passe» etter at fundamentet er bygget. Tegning, tomt, underlag og bestilt variant må stemme før permanent arbeid starter.
