Terrasse med fall: Slik prosjekteres pergolaen

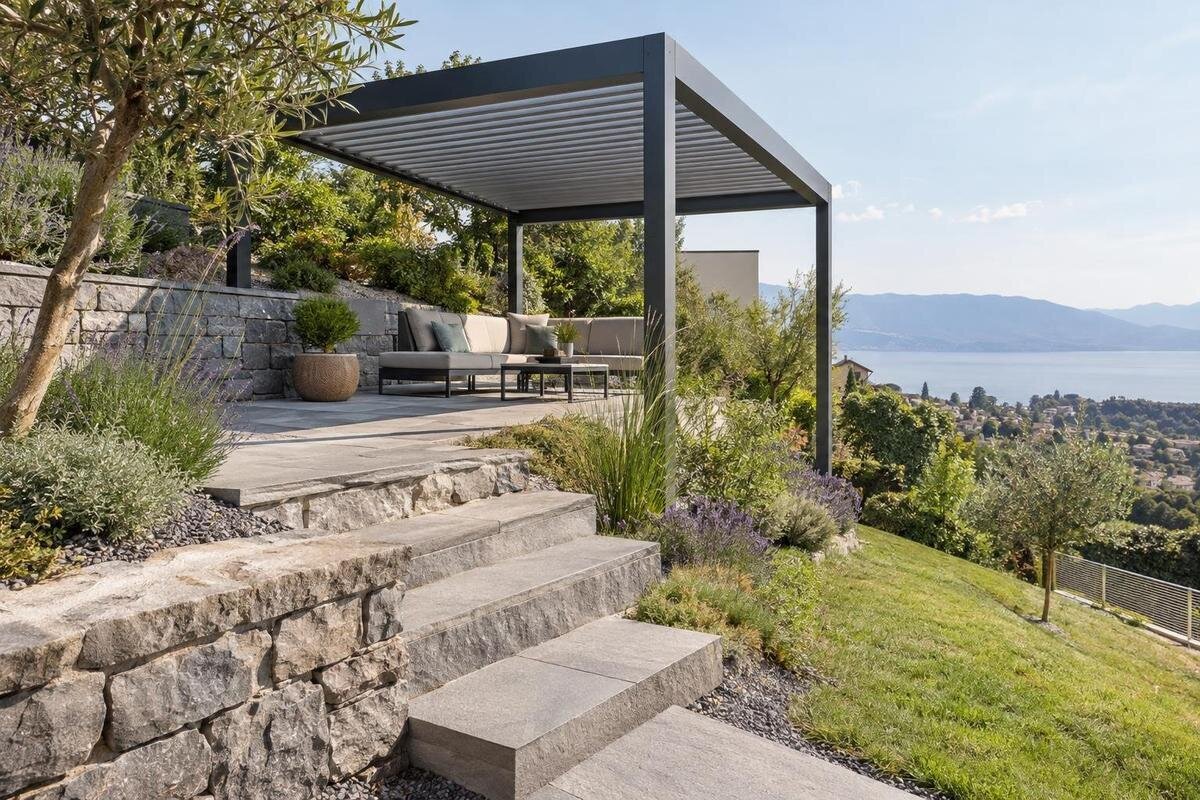

Planlegging av pergola på terrasse med fall
En terrasse med fall krever at pergolaens høyde planlegges ut fra både den ferdige terrasseflaten og ønsket plassering av taket. Fallet kan gi ulike nivåer der stolpene skal stå, men det betyr ikke automatisk at taket skal følge terrassehelningen. Riktig løsning avhenger av hvilke stolpeplasseringer, stolpehøyder og innfestinger som er godkjent for den valgte modellen. Med en innmåling av støttepunktene og tydelige tegninger kan du avklare om plasseringen lar seg gjennomføre før bestilling.
01
Terrassefallet bestemmer ikke automatisk taknivået
Terrasseflaten har ofte fall for å lede overflatevann bort, mens taket på pergolaen må følge geometrien som er angitt for den valgte modellen. Det er derfor to ulike forhold å holde oversikt over: nivået på underlaget ved hvert støttepunkt og høyden på takrammen. Dersom takrammen skal ligge i samme høyde over et fast referansepunkt, vil avstanden mellom terrasse og tak variere når terrasseflaten heller. Resultatet kan bli en utilsiktet skjev taklinje hvis disse målene blandes sammen. Les monterings- eller dimensjonstegningen for den konkrete modellen; ikke anta at taket kan skråstilles ved å heve én side. Om taket skal ligge vannrett eller ha en annen prosjektert linje, må avklares ut fra dokumentasjonen, ikke terrassefallet alene.
En enkel skisse i sidevisning gjør skillet synlig. Tegn inn terrasseflaten slik den faktisk heller, og legg den planlagte taklinjen inn separat. Da ser du hvordan avstanden mellom terrasse og tak varierer, og hvor ulik stolpehøyde eventuelt blir relevant. Lag også en plantegning som viser stolpepunktene; sidevisningen alene sier ikke om punktene passer med modellens plassering. Gi punktene de samme betegnelsene i begge tegningene, for eksempel bokstaver, slik at hvert nivåmål kan knyttes til riktig stolpe. Marker hvilken side som vender mot huset, og hvor den høye og lave delen av terrassen ligger. Skissen er et planleggingsverktøy, ikke en dimensjonering, og erstatter verken modellens dokumentasjon eller en vurdering av underlaget. Den kan likevel avdekke om ønsket høyde kommer i konflikt med et vindu, takutstikk eller rekkverk før du bestiller. Bruk samme referansepunkt i begge tegningene.
Fastsett takhøyden i forhold til huset og uteplassen
Begynn med hvordan du vil bruke uteplassen og med detaljene på bygningen, ikke med stolpelengden. Noter ønsket fri høyde ved dør, sitteplass og ganglinje, og hvor taket skal ligge i forhold til vinduer, fasade og eventuelt takutstikk. Skill mellom takets overkant og den frie høyden under konstruksjonen når du fører inn målene. Ellers kan to like høydeangivelser beskrive forskjellige deler av pergolaen. En målt høyde ved ett hjørne kan ikke brukes ukritisk rundt hele pergolaen når terrasseflaten heller. Vurder både høy og lav side, og tenk gjennom hvordan takets plassering oppleves fra rommet og uteplassen. Noter hvilke høyder som er nødvendige for bruken, og hvilke som bare er ønsker om utseendet. Da blir det enklere å vurdere alternativer hvis den første plasseringen ikke passer med modellen.
For en veggmontert modell som Luxvindu Veggpergola må du se høyden ved veggen i sammenheng med nivåene ved de øvrige støttepunktene. Det er ikke nok å bestemme en ønsket overkant langs fasaden; tegningene må vise hvordan den valgte modellen skal stå, og hvilke høyder som kan brukes. Mål også hvor vindusfelt, beslag og andre fasadedetaljer ligger, uten å anta at innfestingen kan flyttes for å tilpasse terrassen. Hvis plasseringen avhenger av en bestemt høyde på veggsiden, ta dette med i vurderingen før du låser retning og størrelse. Modellnavnet alene sier ikke om fasadehøyden passer med terrassens fall.
02
Mål nivået ved alle planlagte stolper
Mål nivået på terrasseflaten der hvert stolpepunkt er planlagt, ikke bare i hjørnene av terrassen. Registrer høyden ved alle støttepunktene som framgår av den aktuelle modelltegningen, og noter hvilket punkt du bruker som fast referanse. Før gjerne målene i en enkel tabell med punktbetegnelse, plassering og nivå i forhold til referansen. Bruk samme måleenhet gjennom hele oversikten, og gjør det tydelig om et punkt ligger høyere eller lavere enn referansepunktet. Dersom fallet endrer retning, eller det finnes et lokalt søkk eller en overgang, må dette komme fram på skissen. Ikke beregn nivået ved et mellomliggende stolpepunkt ut fra en antakelse om jevnt fall mellom terrassens ender. Ta med målene for hele plasseringen og avstanden mellom støttepunktene, slik at innmålingen kan sammenholdes med riktig tegning. Mål både langs og på tvers av den planlagte plasseringen.
Bruk samme målereferanse gjennom hele innmålingen, og skriv tydelig om målet gjelder ferdig terrasse, ikke et underlag som senere skal dekkes. Noter lokale variasjoner og hvor overgangen til trapp, kant eller terskel ligger. For Luxvindu Bioklimatisk Pergola er det oppgitt et arealspenn på 9–24 m², men arealtallet sier ikke hvor stolpene kan plasseres i forhold til fall. Sammenlign målene med tegningen for størrelsen og oppsettet du vurderer. Ta gjerne bilder fra begge ender, men la dem supplere målskissen, ikke erstatte den. Hvis du er usikker på målingen, få hjelp til å kontrollere den før du velger løsning.
Stolpehøydene må følge modellens oppbygging
Stolpehøydene må vurderes ut fra den planlagte taklinjen og nivået ved hvert støttepunkt. På en terrasse med fall kan avstanden mellom underlaget og takrammen variere, men det betyr ikke at du fritt kan velge lengder eller endre rammen. Kontroller om dokumentasjonen viser den aktuelle oppstillingen, hvilke høyder eller justeringer som er tillatt, og om stolpene kan stå på punktene tegningen krever. Ikke bruk én stolpe som mål for de andre hvis nivåene er ulike. Høydeforskjellen må løses som en del av modellens oppgitte oppbygging, ikke som en improvisert korreksjon på byggeplassen.
Når du vurderer den bioklimatiske pergolaen fra Luxvindu, bør du få klarhet i hvilke mål som gjelder fra takrammen til ferdig overflate, og hvilke som måles fra forankringspunktet. Begrepene kan brukes ulikt i produkt- og montasjetegninger, så be om at de forklares for modellen du vurderer. Få også fram om en oppgitt stolpehøyde gjelder selve stolpen eller høyden i den ferdig monterte konstruksjonen. Det gjør sammenligningen med innmålingen mer presis. Ikke legg inn ekstra klosser, kapping eller egenproduserte mellomstykker uten at løsningen er godkjent for modellen og forankringen. Slike grep kan endre forutsetningene for sammenføyning og innfesting. Avklar derfor tilpasninger med produsenten eller en kvalifisert fagperson, og ikke baser valget på at delene ser ut til å passe.
03
Stolpeplasseringen må passe med modelltegningen
Stolpenes avstand og innbyrdes plassering er del av den valgte modellens oppsett. Tegn derfor inn støttepunktene fra modelltegningen på terrassen før du bestemmer hvor pergolaen skal stå. Hvis ett punkt havner ved en kant, et trinn, en døråpning eller et område du ikke kan bruke, bør du ikke bare flytte stolpen for å få plass. Avviket må kontrolleres mot en alternativ, godkjent konfigurasjon eller avklares med fagperson. At pergolaens samlede utstrekning ser ut til å passe på terrassen, viser ikke at endret avstand mellom stolpene er tillatt. Vis både plasseringen sett ovenfra og nivået ved punktene.
Når du sammenligner modeller, bruk tegningen som hører til den konkrete modellen, ikke en lignende pergola som målestokk. Den veggmonterte modellen fra Luxvindu må vurderes etter sitt eget dokumenterte oppsett, på samme måte som andre modeller må vurderes etter sine tegninger. Sett inn mål fra vegg, terrassekant og åpninger, og marker høyden ved hvert støttepunkt. Hold gjerne alternative plasseringer på separate skisser, slik at stolpepunkter og nivåmål fra ulike alternativer ikke blandes. Hvis du dreier pergolaen eller flytter hele plasseringen, må nivåene knyttes til de nye punktene på terrassen. Hvis tegningen ikke gir svar på en mulig plassering, be om avklaring før terrassearbeider eller bestilling. En illustrasjon eller et produktnavn dokumenterer ikke at endret avstand mellom stolpene er godkjent.
Skill mellom avrenning fra terrassen og pergolataket
Terrassefallet har som regel en funksjon for overflatevannet, så ikke planlegg å endre det bare for å få like stolpehøyder. Se hvordan vannet faktisk ledes: mot en renne, bort fra huset eller mot en lavere kant, og marker steder der det samler seg. Ta med disse observasjonene på målskissen, slik at avrenningen er synlig sammen med de planlagte stolpepunktene. Stolper, fotplater eller fundamenter bør ikke plasseres slik at de blokkerer avrenningen. Hvordan dette kan løses, avhenger av overflaten, dreneringsopplegget og konstruksjonen under. Ta derfor vannets vei med i vurderingen av støttepunktene, i stedet for å anta at høydeforskjellen kan korrigeres ved å endre terrassen.
Vann fra pergolataket er et eget spørsmål. Sjekk hva dokumentasjonen for Luxvindu Pergola oppgir om tak og vannhåndtering; ikke utled fra terrassefallet hvordan en konkret modell fører vann. Se takets vannhåndtering og terrassens avrenning i sammenheng, slik at vann ikke ledes til en uheldig plass ved dør, vegg eller ganglinje. Marker eventuelle utløp som er vist i modelltegningen, og sammenhold plasseringen med terrassens høye og lave områder. Da blir det lettere å stille et konkret spørsmål om hvor vannet skal ta veien videre. Hvis tegningene ikke viser hvordan forholdet skal håndteres på en terrasse med fall, be om en avklaring. Ikke endre takvinkel eller vannvei på eget initiativ. Overflatevann og takvann må vurderes hver for seg, selv om begge deler påvirker samme uteplass.
04
Kontroller hva stolpene skal forankres i
Overflaten du ser, viser ikke nødvendigvis hva stolpene kan forankres i. Under terrassebord, heller eller annet dekke kan det finnes ulike oppbygninger, og et nivåmål sier ingenting om bæreevne eller egnet innfesting. Få fram opplysninger om underlaget akkurat der modellens støttepunkter er planlagt, og la en kvalifisert fagperson vurdere om det er egnet. Dette er viktig når høydeforskjellen gjør at støttepunkter møter underlaget på ulike nivåer. Ikke velg ett universelt fundamentmål ut fra at terrassen heller; løsning og dimensjonering må bygge på dokumenterte forhold på stedet.
For pergolamodellen Luxvindu Pergola bør oppsettet kontrolleres mot en godkjent forankringstegning og dokumentasjon for underlaget, ikke bare mot en plantegning. Be om at vurderingen identifiserer hva hvert støttepunkt skal festes til, hvordan høydeforskjellene skal håndteres, og om det trengs en konstruksjonsfaglig vurdering. Hold opplysninger om overflaten og den bærende konstruksjonen atskilt i oversikten. Det er særlig nyttig dersom ferdig terrasse ligger i én høyde, mens selve forankringspunktet ligger lenger nede. Hvis underlaget er ukjent, må det avklares før du bestiller innfesting eller ferdigstiller overflaten rundt stolpene. Målet er ikke å finne én standardløsning for alle terrasser, men å kontrollere at den konkrete modellen og det konkrete underlaget passer sammen.
Sjekk fri høyde og plass på både høy og lav side
En terrasse med fall påvirker ikke bare avstanden mellom terrasse og tak; den kan også endre hvor høy pergolaen oppleves ved ulike kanter. Sjekk fri høyde ved dører, vinduer og gangsoner både på øvre og nedre side. Ikke bruk «høy side» og «lav side» som eneste beskrivelse i tegningen, men marker hvilken del av terrasseflaten du mener. Da unngår du å blande terrassens nivå med høyden på taket. En dør kan møte en stolpe eller et beslag, og fri høyde må vurderes ut fra den ferdige løsningen på hvert sted. Ta med åpne dørblad, trinn, rekkverk og takutstikk i oppmålingen. Vis både plasseringen med lukkede dører og plassen som trengs når de åpnes. Tegn inn bevegelsesrommet, og sammenlign det med modellens faktiske stolpeplassering før du bestemmer orienteringen.
Ved en veggmontert løsning som veggmodellen fra Luxvindu må avstanden mellom vegg og fremre støttepunkter ses sammen med fasadens vinduer, dører og eventuelle utstikk. Ikke la ønsket fri passasje føre til at stolpene flyttes utenfor den godkjente plasseringen. Hvis uteplassen har rekkverk eller en nivåkant, marker både plasseringen sett ovenfra og høyden i sidevisning; de to tegningene svarer på ulike spørsmål. Be fagpersonen vurdere hindringer og fall samlet, særlig der et stolpepunkt ligger nær kanten. Da blir det tydelig om du må endre retning, størrelse eller plassering før bestilling.
05
Dette bør en befaring avklare
En befaring bør munne ut i mer enn et anslag på hvor stolpene kan stå. Den bør avklare innmålte nivåer ved hvert planlagt støttepunkt, ønsket takhøyde og retning, modellens godkjente oppstilling og hva som finnes under overflaten. Be om at avvik mellom terrassen og tegningsgrunnlaget blir skrevet ned, ikke bare forklart muntlig. Ved usikkerhet om bæreevne eller innfesting må vurderingen gjøres av en fagperson med relevant kompetanse. En befaring gir bedre grunnlag når du på forhånd sender bilder, skisse, mål og opplysninger om endringer i terrassen. Oppgi også om målene gjelder ferdig overflate.
Når du ber om en vurdering av den bioklimatiske modellen fra Luxvindu eller en annen modell, spør konkret om terrassefallet kan håndteres innenfor dokumentert stolpeplassering og forankring. Be om å få vite hvilke tegninger som gjelder for størrelsen du vurderer, og om løsningen forutsetter bestemte høyder eller inngrep i underlaget. Skill mellom det som er målt på stedet, det som er opplyst av deg, og det som fortsatt er en antakelse. Dersom terrassen skal bygges om, må det også framgå hvilke mål som beskriver dagens situasjon, og hvilke som gjelder planlagt ferdig nivå. Hvis vurderingen bare bygger på et bilde eller en generell produktbeskrivelse, er ikke de lokale nivåene og underlaget dermed undersøkt. Et tydelig skriftlig grunnlag gjør det enklere å avklare oppmåling, eventuelle tilpasninger og montering før bestilling.
Sammenhold tilbudet med innmålingen
Før du sammenligner tilbud, sørg for at de bygger på samme innmåling og samme modelloppsett. Tegningen bør vise terrassens ferdige nivå ved hvert støttepunkt, planlagt taklinje og stolpeplassering. Tilbudet bør gjøre klart hva som er inkludert i vurdering og montering. Se særlig etter om eventuell tilpasning til høydeforskjellene er beskrevet, eller om den står som et uavklart punkt. Skill også mellom arbeider på pergolaen og arbeider på terrassen eller underlaget, slik at omfanget er forståelig. Sammenlign ikke bare samlet areal; kontroller at tilbudene faktisk gjelder samme konfigurasjon og de samme forutsetningene for høyde og underlag. Hvis én løsning forutsetter endringer som ikke står i tegningen, be om oppdatert dokumentasjon før du vurderer den som sammenlignbar. Da blir det lettere å se hva som er avklart, og hva som fortsatt må undersøkes.
Avklar også hvem som skal bekrefte eventuelle avvik fra standardtegningen, og hvem som utfører eller følger opp arbeid med underlaget. Da unngår du at fall i terrassen blir møtt med et muntlig løfte om at det ordner seg under montering. En ny terrassehøyde, flyttet stolpe eller endret forankring påvirker flere deler av planen samtidig. Før endringer inn i en oppdatert tegning og gå gjennom den før arbeidet starter. Gi tegningen en dato eller versjonsbetegnelse, og sørg for at tilbudet viser til samme versjon. Eldre alternativer bør være tydelig merket, slik at mål fra en forkastet plassering ikke brukes ved monteringen. Ta vare på versjonen som ligger til grunn for bestillingen, slik at du og montøren sammenholder de samme målene.
Ofte stilte spørsmål
Må taket følge fallet på terrassen?
Nei, terrassefallet bestemmer ikke automatisk taklinjen. Takets plassering og oppbygging må følge dokumentasjonen for den valgte modellen. Mål nivåene ved stolpene og få avklart om ønsket taklinje kan kombineres med modellens godkjente oppsett.
Kan stolpene ha ulik høyde?
Det avhenger av hva som er tillatt for den aktuelle modellen og innfestingen. Et fall i terrassen kan gi ulike høyder ved støttepunktene, men du bør ikke løse forskjellen med egne tilpasninger uten at de er godkjent.
Hvilke mål bør jeg ta før jeg ber om en vurdering?
Noter nivået på terrasseflaten ved hvert planlagte stolpepunkt, mål avstander mellom punktene, og marker dører, kanter og andre hindringer. Oppgi også hvor taket er tenkt plassert, og om målene gjelder ferdig overflate.
Kan jeg bruke klosser for å utligne høydeforskjellen?
Ikke gå ut fra at klosser eller andre mellomlegg er en godkjent løsning. De kan endre forutsetningene for sammenføyning og innfesting. Sjekk modellens dokumentasjon og få løsningen vurdert av en kvalifisert fagperson.
Hva bør en befaring avklare?
Befaringen bør avklare nivåene ved støttepunktene, ønsket taklinje, modellens stolpeplassering og hvilket underlag stolpene skal forankres i. Be om at eventuelle avvik fra tegningen og nødvendige vurderinger blir tydelig beskrevet.
En terrasse med fall er ikke automatisk uegnet for pergola, men helningen må oversettes til målbare høydeforskjeller og vurderes mot oppsettet for den valgte modellen. Skill taklinjen fra terrasseflaten, mål hvert støttepunkt, og få forankringen vurdert mot det faktiske underlaget. Når innmåling, modelltegning og ønsket taknivå stemmer overens, har du et langt bedre grunnlag for å avgjøre om pergolaen passer på stedet.
