Pergolahøyde: fri høyde, takbevegelse og proporsjoner mot huset
Pergolaplanlegging
Pergolahøyden avgjør mer enn hvor høyt taket ligger over terrassen. Den påvirker fri passasje, plass til bevegelige takdeler og hvordan overkanten møter vinduer, takutstikk og andre linjer på huset. Når du sammenligner løsninger, er et målsatt snitt ofte mer nyttig enn ett totalmål. Snittet bør vise ferdig gulvhøyde, laveste faste punkt, takets bevegelsesrom og fasaden i samme tegning.
Totalhøyde og fri høyde er ulike mål
Pergolahøyde brukes ofte som om det var ett entydig mål, men tegningen kan vise flere ulike avstander. Totalhøyden går fra et definert nivå ved underlaget til konstruksjonens høyeste punkt. Fri høyde er avstanden fra ferdig gulv til undersiden av den laveste delen du faktisk må passere under. I tillegg kan underkant av bjelke, overkant av ramme og takets laveste punkt i bevegelse ligge på ulike nivåer. Når tilbudet bare oppgir høyde, vet du derfor ikke nødvendigvis om tallet beskriver rommet under pergolaen eller konstruksjonens samlede mål. Be om at hver mållinje navngis og peker på en bestemt kant; et tall uten en slik referanse er vanskelig å sammenligne. Merk dessuten om eventuelle topprofiler eller andre fremspring inngår i den oppgitte totalhøyden.
Se også etter hvor målet starter, og om det går til overkant eller underkant av en profil. Høyden fra eksisterende plate blir ikke automatisk den samme frihøyden etter at terrassebord, fliser eller et annet dekke er lagt. Mål vertikalt fra en tydelig referanse, ikke langs en skrånende overflate. På snittet bør planlagt ferdig gulv være en egen nivålinje; marker om terrenget eller gulvet skifter nivå, og vis hvor laveste punkt ligger. Hvis høyden varierer langs konstruksjonen, trenger du mål ved mer enn ett sted. På skrått underlag kan samme taklinje gi ulike mål ved hver ende. Bruk ikke det høyeste målet som beskrivelse av hele passasjen. Når du sammenligner tegninger, bør mållinjene peke på samme side av profilene; ellers kan en tilsynelatende høydeforskjell skyldes ulik målemetode.
Hva et målsatt snitt må vise
Et målsatt snitt viser pergolaen sett fra siden gjennom den delen av terrassen som betyr mest for høyden, gjerne fra husveggen og ut til stolperekken. En plantegning viser hvor konstruksjonen står, men ikke om en bjelke treffer overkanten av en dør eller om taket får plass under takutstikket. Tegn inn vegg, ferdig gulv, støttepunkter, faste bjelker og takdeler som eventuelt skal bevege seg. Marker snittlinjen i en enkel plantegning, slik at det er klart hvilke mål sidevisningen gjelder. Velg en linje gjennom et relevant lavpunkt, ikke bare midt på terrassen. Ved en veggmodell som Luxvindu Veggpergola må plasseringen i høyden ved veggen også framgå; produktnavnet sier ikke hvor konstruksjonen møter akkurat din fasade.
Bruk mål fra stedet, og skill mellom eksisterende forhold og det som er planlagt. Noter gulvnivå ved veggen og ytterkant, avstand fra vegg til stolper og høydene på dør, vindu, takutstikk eller andre detaljer snittet passerer. Hvis underlaget heller eller nivået skifter, kan ett snitt være utilstrekkelig; tegn et nytt gjennom et annet kritisk punkt. Sett målene ved de faktiske kantene, ikke ved omtrentlige midtpunkter, og skriv enheten tydelig. Oppgi vertikale høyder og horisontale avstander som separate mål; en skrå mållinje gjør det vanskeligere å se hvilken høyde du faktisk får. Noter også hva som fortsatt er uavklart. Et foto med streker hjelper andre å forstå plasseringen, men erstatter ikke mål på høyde og avstand.
Ferdig gulv er riktig referanse
Planlegg fra oversiden av gulvet du faktisk skal gå på, ikke fra underlaget som tilfeldigvis er synlig når du måler. Oppbygging med lekter, terrassebord, fliser eller avretting kan heve gangflaten; den nye nivålinjen flytter samtidig startpunktet for fri høyde. Ikke legg inn et anslag for gulvtykkelsen uten å avklare lagene med den som planlegger eller legger dekket. Før nivået er bestemt, kan tegningen vise både dagens gulv og planlagt ferdig gulv som separate linjer. Skriv hvilken oppbygging som er forutsatt, og hvem som må bekrefte den før høydene fastsettes. Hvis gulvleveransen ikke er avklart, bør frihøyden omtales som foreløpig.
Se deretter på overgangen mot huset. Dørterskel, eventuelt trinn, vinduer som åpnes utover og planlagt fall på terrasseoverflaten kan påvirke hvordan nivåene fungerer sammen. Ikke tegn hele flaten som horisontal hvis den skal ha helning eller sprang; mål ved veggen, under aktuelle bjelker og ved ytterkant. Skissen for Luxvindu Pergola bør for eksempel vise hvilken ferdig gulvlinje høydene er målt fra, ikke bare avstanden fra søylefot eller eksisterende dekke. Et endret gulvnivå kan også endre forholdet til terskel og trinn, så overgangen hører hjemme i samme snitt. Hvis gulvet legges senere, før både midlertidig måling og endelig referanse på tegningen. Avklar gulvoppbygging og nivå med de ansvarlige fagfolkene før mål låses.
Hvor måles fri høyde under pergolaen?
Fri høyde måles der folk beveger seg, fra ferdig overflate til det laveste faste punktet over den aktuelle passasjen. Et mål under midten av taket kan være misvisende hvis en bjelke, tverrprofil eller et beslag kommer lavere over inngangen eller langs kanten. Vis underkantene på tegningen, og sett inn flere mål når høyden varierer. Hvis lys eller annet utstyr inngår under konstruksjonen, må også plassen det opptar framgå; hovedrammens mål forteller ikke hele historien. En mållinje ved stolpen sier ikke nødvendigvis noe om fri høyde midt mellom stolpene. Kontroller hele passasjen, ikke bare punktet som ser mest åpent ut.
Se på den vanlige ruten over terrassen: hvor du går inn, bærer ting, trekker ut stoler og står ved et bord. Det gir ulike punkter å undersøke, ikke et universelt centimetermål som passer alle. Marker gangsonen og oppholdsområdet i plan, og be om snitt gjennom stedene der taket ligger lavest. Hvis du vurderer Luxvindu Bioklimatisk Pergola, få eventuelle bevegelige takdeler målsatt separat fra de faste delene i den valgte konfigurasjonen. Sjekk også om fri høyde oppgis ved vegg, midtpunkt eller ytterkant. Ved en spiseplass kan det være nyttig å vurdere både ganglinjen og stedet der folk reiser seg fra stolen; de bruker ulike deler av rommet. Et generelt mål for hele modellen kan skjule et lokalt lavpunkt over den passasjen du bruker mest.
Takets bevegelsesrom krever egne mål
Et tak som beveger seg, må vurderes i mer enn én stilling. Avhengig av system kan elementer rotere, skyves, foldes eller samles, og bevegelsesmønsteret er forskjellig. En tegning av lukket tak kan skjule en del av rommet som opptas når taket åpnes, mens en illustrasjon av åpent tak ikke alltid viser høyden underveis. Be om en tegning av relevante ytterstillinger og mål på bevegelsesområdet i samme snitt som gulv, bjelker og fasade. Bevegelsesrommet har også en horisontal utstrekning: deler kan komme nærmere vegg, ytterkant eller faste elementer selv om de ikke blir lavere. Det er derfor ikke nok å måle bare fra gulv til lukket tak.
Se hvor den bevegelige delen kommer nærmest ferdig gulv, vegg, faste bjelker og andre elementer på fasaden. Spør om oppgitt fri høyde gjelder alle posisjoner, eller bare én, og om målet går til rammen eller til den bevegelige delen. For den bioklimatiske pergolamodellen ber du om dokumentasjon for den konfigurasjonen som faktisk tilbys, ikke bare en generell illustrasjon. Når tegningen ikke viser banen tydelig, bør leverandøren markere laveste punkt og nødvendige klaringer før du sammenligner høydene. Hvis tegningen bare viser åpen og lukket posisjon, spør om en del passerer nærmere en hindring under selve bevegelsen.
Detaljer på fasaden kan påvirke plasseringen
Fasaden har ofte detaljer som ikke kommer fram i et enkelt mål fra vegg til ytterkant. Mål høyden til dør- og vindusåpninger, og vis hvilken vei dørblad og vinduer åpnes. Ta med takutstikk, nedløpsrør, beslag, utvendig solskjerming, ventiler og vegglamper hvis de ligger nær konstruksjonen. Marker ikke bare karmens yttermål, men også plassen som trengs når døren eller vinduet åpnes. Utvendig solskjerming kan dessuten stikke ut foran glasset. Dette avgjør ikke alene om løsningen kan monteres, men gjør konfliktpunkter synlige før noen bestiller deler eller flytter utstyr. Før også opp avstanden fra veggen til detaljer som ikke ligger direkte i snittlinjen.
Ved veggmodellen fra Luxvindu bør tilbudstegningen vise hvor konstruksjonen møter fasaden i høyden, og hvilke eksisterende detaljer som skal holdes frie. Ikke anta at en veggmodell kan festes hvor som helst, eller at et frittstående tak automatisk går klar av takutstikket. Tegningen beskriver plassering; vurdering av innfesting, underlag og bæreevne må gjøres av kvalifisert fagperson. Hvis en detalj må flyttes, avklar hvem som prosjekterer og utfører arbeidet. Et snitt supplert med en enkel fasadetegning kan vise om overkanten ligger foran en åpning. Selve innfestingen må avklares separat.
Pergolahøyden sett mot husets fasade
Når fri høyde og bevegelsesrom fungerer, må også overkanten passe visuelt. Tegn pergolaen inn på en fasadetegning sett rett forfra, og sammenlign taklinjen med dør- og vindusoverkanter, vindusrekker, etasjeskiller og husets takutstikk. Hvis overkanten skjærer gjennom en åpning eller ligger tett på gesimsen, kan konstruksjonen oppleves annerledes enn i et perspektivbilde. Se dessuten på hvor stolpene havner i forhold til vindusakser og terrassekant. Poenget er ikke at alle linjer må ligge likt, men at tegningen viser hvilke linjer pergolaen møter. Tegn fasaden i målestokk når det er mulig, så høydeforskjeller ikke bare vurderes på øyemål.
Det finnes ikke ett fast forhold mellom pergolahøyde og fasadehøyde som passer alle hus. En lavere takkant kan gi en mer avgrenset uteplass, men kan også komme nærmere vinduer; en høyere kant kan åpne siktlinjen, men bli mer framtredende mot en lav fasade. Se fra terrassen, fra hagen og innenfra gjennom dør eller vindu, fordi vinkelen endrer hvordan høydeforskjeller oppfattes. Du kan legge et enkelt omriss på et foto tatt rett forfra som første vurdering, men perspektivet forvrenger mål. Be om en målfast fasadevisning av pergolaen fra Luxvindu og bruk den sammen med snittet. Noter om deler av et vindu eller takutstikk blir visuelt dekket, i stedet for å stole på inntrykket fra én vinkel.
Sammenlign takløsninger med samme målepunkter
Når du sammenligner pergolaer med ulike takløsninger, bruk samme terrassenivå, plassering og ønskede gangsoner i alle snitt. Marker totalhøyde, underkant av faste deler og laveste punkt i bevegelsen hver for seg. Et tak med vippbare elementer trenger en annen tegning av bevegelsesbanen enn et tak med elementer som skyves eller foldes. Et fast tak har ingen bevegelig del, men bjelker og ramme inngår fortsatt i frihøyden. Dette er generelle måter å beskrive konstruksjoner på, ikke egenskaper du bør tilskrive en bestemt modell uten dokumentasjon. Spør hvilken taktype og hvilke posisjoner som faktisk inngår i tilbudet. Bruk samme snittlinje når geometrien tillater det.
Ved produktvalg må produktnavnet ikke erstatte tekniske mål. For den bioklimatiske løsningen fra Luxvindu bør sammenligningen bygge på tegningen for konfigurasjonen du får tilbud på; kategorinavnet forteller ikke i seg selv hvor lavt en del kommer eller hvor mye plass den tar. Be gjerne om at leverandørene bruker samme målepunkter: ferdig gulv, laveste faste underkant og laveste punkt i hver oppgitt takstilling. Hvis tilbudene bruker ulike referanser, be om en ekstra mållinje framfor å regne med at to tilsynelatende like høyder betyr det samme. En enkel tabell med disse punktene kan gjøre sammenligningen lettere, mens horisontalt bevegelsesrom bør stå som et eget mål. Bruk ikke et sammenligningsfoto som eneste dokumentasjon; perspektiv og kameravinkel endrer hvordan plassen under taket ser ut.
Slik bør høydene stå i tilbudstegningen
Be om at tilbudstegningen bruker entydige betegnelser: eksisterende terreng, planlagt ferdig gulv, totalhøyde, fri høyde under fast ramme og laveste høyde i takets relevante stillinger. Oppgi hvor målene er tatt, og om de gjelder ved veggen, midt i konstruksjonen eller ytterst. Hvis terrassen ikke er ferdig, bør antatt gulvoppbygging stå som en forutsetning, ikke som et skjult tall. Bruk samme måleenhet i alle mål, og la mållinjene peke på faktiske kanter. Noter om eventuelle profiler eller tilbehør som påvirker laveste punkt, er med. I dokumentasjonen for Luxvindu-modellen gjør slike opplysninger det enklere å oppdage om høyden er målt fra feil nivå før bestillingen bekreftes.
Hold også styr på hvilken tegneversjon du har godkjent. Hvis gulv, plassering eller fasadedetaljer endres, må høydene vurderes på nytt; en eldre skisse kan bli utdatert selv om modellnavnet er det samme. Be om at avklarte mål og eventuelle forbehold følger den endelige tegningen og avtalen om hva som leveres. Det er nyttig når flere fagfolk arbeider med terrasse og pergola på ulike tidspunkt. Tegningen er ikke i seg selv en vurdering av bæreevne, vegg eller fundament; slike spørsmål må vurderes av relevant fagperson. Målangivelsene bidrar til at alle planlegger ut fra samme gulvnivå og samme frihøyde. Be om en oppdatert skisse hvis endringene påvirker en av mållinjene.
Kontroller høydene mot den faktiske terrassen

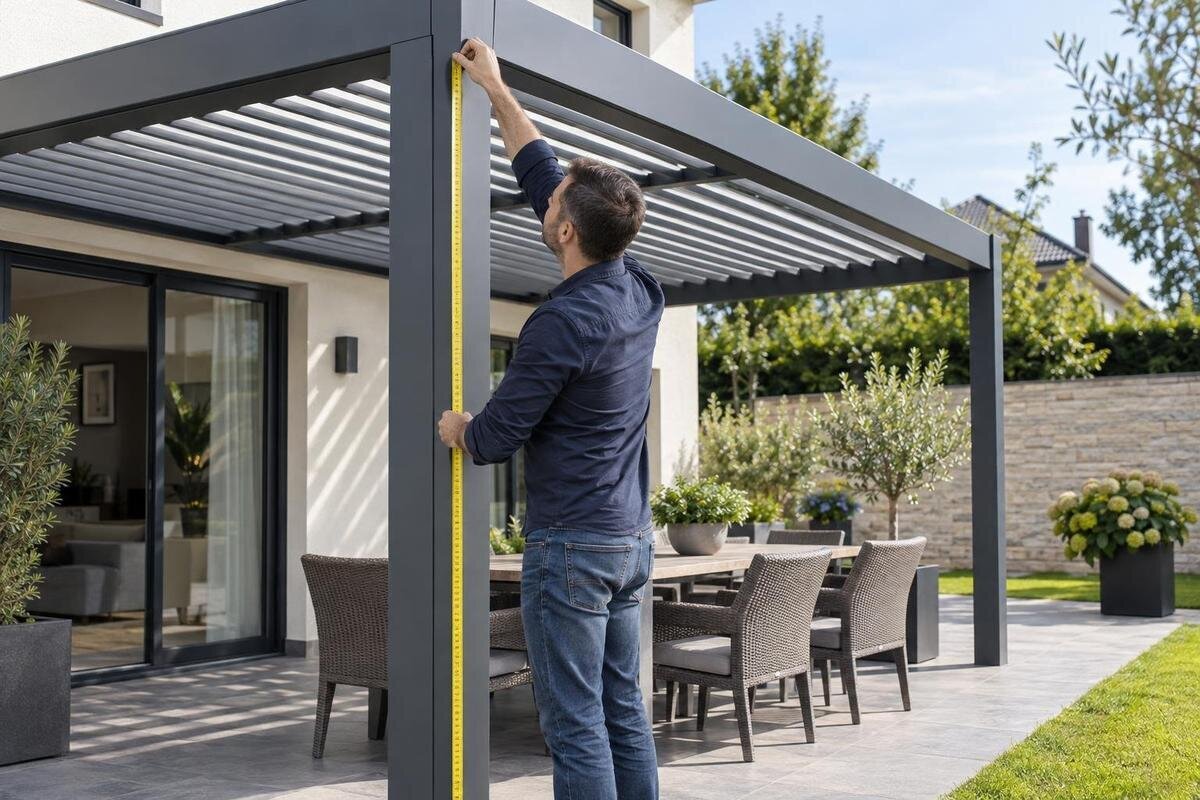

Før produksjon eller montering kan målene prøves mot stedet i full skala på en enkel, visuell måte. Marker planlagt ferdig gulvlinje og takets underside på fasaden eller en midlertidig referanse, og kontroller med målebånd og vater at høydene stemmer med snittet. Hvis gulvet ikke er ferdig, merk tydelig hvilket framtidig nivå streken viser; ellers kan den se ut som en måling fra dagens overflate. En slik prøve viser ikke om konstruksjonen er teknisk forsvarlig, men kan avdekke at en dør, lampe eller vindusåpning ligger nærmere taket enn tegningen fikk deg til å forvente. Du kan også markere ytterkanten for å se hvor taket visuelt slutter.
Gå gjennom den faktiske ruten ut på terrassen og se både mot huset og ut fra rommet. Åpne dører og vinduer som brukes, og vurder om taklinjen deler utsikten eller virker lav over passasjen. Noter avvik i mål eller plassering før montøren arbeider videre, og få endringene inn på en revidert tegning. Ikke kompenser på egen hånd ved å endre stolpehøyde eller feste; endringer i bæring og innfesting må avklares av fagfolk. Dersom gulvnivået endres etter oppmålingen, må frihøyden kontrolleres på nytt.
Vanlige spørsmål
Hva er forskjellen på totalhøyde og fri høyde?
Totalhøyden måles fra et definert nivå ved underlaget til konstruksjonens høyeste punkt. Fri høyde måles fra ferdig gulv til den laveste delen over passasjen. Be om begge mål, med start- og sluttpunkt tydelig markert.
Hvor skal jeg måle fri høyde fra?
Mål fra oversiden av det planlagte ferdige gulvet, ikke fra et underlag som senere skal bygges opp. Mål vertikalt til laveste punkt over den aktuelle passasjen. Hvis gulvet heller eller høyden varierer, trengs mål på flere steder.
Hvordan finner jeg ut om taket har nok klaring?
Be om en målsatt tegning som viser takets relevante posisjoner og laveste punkt i hver av dem. Hvis deler beveger seg, må bevegelsesområdet vises separat fra høyden til de faste delene. Det finnes ikke ett standardmål som gjelder for alle mekanismer.
Hvordan vurderer jeg høyden mot husfasaden?
Tegn pergolaen inn på en fasadetegning sammen med vinduer, dører, takutstikk og andre tydelige linjer. Vurder også hvordan den ser ut fra terrassen og innenfra. Utseendet må ses sammen med fri høyde og takets bevegelsesrom.
Er høyden i produktbeskrivelsen nok til å bestille?
Ikke nødvendigvis. Avklar om målet gjelder totalhøyde eller fri høyde, hvilket gulvnivå det starter fra, og om bevegelige deler inngår. Be om en tegning for den aktuelle konfigurasjonen før du sammenligner høyder.
Et godt valg bygger på tre adskilte spørsmål: hvor mye fri høyde du får fra ferdig gulv, hvor taket beveger seg, og hvordan overkanten møter fasaden. Når disse er tegnet inn med samme referansenivå, blir det enklere å se om et mål gjelder totalhøyde eller brukbar plass, og å sammenligne alternative løsninger på rett grunnlag. La snittet følge den planlagte terrassen og den faktiske fasaden, så vurderer du pergolaen slik den skal stå når gulvet er ferdig.
