Slik planlegger du pergola over kjeller eller garasje

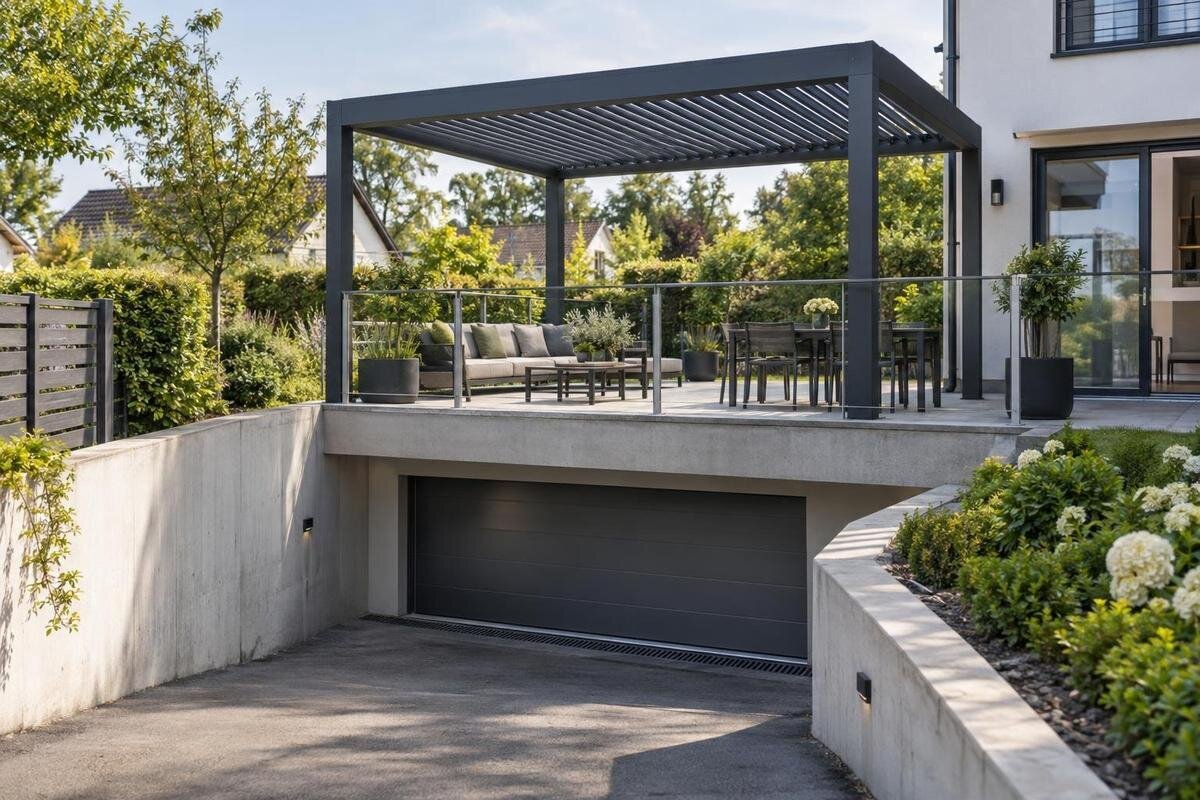

Pergola over kjeller og garasje
En pergola på en terrasse over kjeller eller underjordisk garasje kan ikke planlegges som om stolpene skal stå i vanlig hagejord. Under belegget ligger gjerne flere lag, og dekket er samtidig en del av byggets tak. Derfor må plassering, innfesting og vanntetting vurderes sammen med bærekonstruksjonen og den som eier eller forvalter bygget. Her får du en praktisk oversikt over dokumentasjonen og de faglige avklaringene som bør være på plass før du bestiller eller borer.
Dette bør være avklart før bestilling 1
Terrassedekkets oppbygning
En terrasse over en kjeller eller garasje fungerer både som utegulv og som del av taket over rommet. Overflaten kan være terrassebord, fliser, heller på føtter eller påstøp, mens membran, isolasjon og bærende dekke ligger under. Det du kjenner som fast underlag, forteller ikke nødvendigvis hvor den bærende konstruksjonen begynner, hvordan den er understøttet, eller hvilke punkter som kan ta imot innfesting. En pergolafot som står støtt på en helle, er derfor ikke automatisk forankret i byggets bæresystem. Oppbygningen må kartlegges før plasseringen fastsettes. En løsning for fundamentering i hagejord kan ikke uten videre overføres til et dekke over et rom.
Pergolaen fører krefter ned gjennom føttene og videre inn i bygget. De samles på bestemte punkter, og vind kan gi både sideveis påvirkning og løft. Samtidig kan arbeid i dekket svekke fuktsikringen og få følger for kjelleren eller garasjen under. Det betyr ikke at montering er utelukket, men at løsningen må vurderes mot den konkrete oppbygningen, ikke en standardløsning. Avklar tidlig hvem som eier eller forvalter dekket, hvem som har tegningene, og hvem som skal vurdere bæreevne og tetting. En første skisse er bare et forslag til faglig vurdering, ikke en godkjent plassering.
Finn tegninger og dokumentasjon på oppbygningen
Be bygningseier, forvalter eller tidligere eier om oppdaterte plan- og snittegninger. Du trenger å se hva som bærer dekket, hvor bjelker, vegger eller søyler ligger, og hvordan dekket er oppbygd som tak. Spør også etter dokumentasjon på senere ombygginger, reparasjoner og endringer i overflaten; eldre tegninger kan beskrive en løsning som ikke lenger finnes. Tegninger av flis- eller terrassemønsteret er ikke det samme som konstruksjonstegninger. Planer viser ofte plassering, mens snitt kan vise lag og nivåforskjeller; begge deler kan være nødvendig for å forstå hvor en fot kan stå. Noter hva som mangler, og ikke fyll hullene med antakelser ut fra byggets alder eller utseende.
Se etter opplysninger om membranens plassering, fall, sluk og andre gjennomføringer, og sammenhold dokumentasjonen med dagens forhold. Hvis tegninger mangler eller ikke stemmer med det du ser, bør de faktiske lagene og bæresystemet undersøkes av en relevant fagperson før det bores. Når du innhenter modellspesifikke mål eller monteringsunderlag, oppgi nøyaktig hvilken variant du vurderer; produktoppføringen for Luxvindu Pergola kan identifisere modellen, men dokumenterer ikke hva kjellerdekket under tåler. Bilder av terrassen er nyttige som supplement, ikke som erstatning for kontroll av oppbygningen. Samle tegningene med dato og en kort merknad om hva hver av dem viser. Skill mellom opplysninger som er bekreftet, og forhold som fortsatt må undersøkes. Da kan fagpersonen se om et spørsmål gjelder selve bærekonstruksjonen, lagene over den eller produktmålene. Be også om å få avklart hvilken tegning som skal legges til grunn dersom flere versjoner viser ulik oppbygning.
Dette bør være avklart før bestilling 2
Lastveien fra pergolabeina til bæresystemet
Lastveien går fra pergolabeina gjennom beslag og innfesting, videre inn i dekket og derfra til konstruksjonen som bærer bygget. Tegn inn alle planlagte stolpepunkter og la en fagperson undersøke hva som finnes under hvert punkt. En tykk overflate eller en sammenhengende betongflate betyr ikke nødvendigvis at alle soner har samme understøttelse. Bjelker, spennretning, frie kanter, skjøter og åpninger kan påvirke hvor en last kan føres videre. Derfor bør vurderingen ta utgangspunkt i faktiske posisjoner, ikke bare i et omriss av pergolaen. Hvis en stolpe flyttes for å unngå et sluk, kan også lastveien endres; få alle aktuelle plasseringer med i vurderingen.
Vurderingen må omfatte både tyngde og krefter fra vær, ikke bare hvor tung konstruksjonen er. Vind kan trekke eller presse i pergolaen, slik at innfesting og bæresystem påvirkes på andre måter enn av en jevnt fordelt vekt. Bruker du Luxvindu Veggpergola som utgangspunkt, bør forespørselen vise både de planlagte stolpepunktene og hvor pergolaen skal festes til veggen. Be om tydelig dokumentasjon på hvilke plasseringer og innfestinger som er vurdert, og hvilket underlag de forutsetter. La punktene ha samme betegnelse på produkttegningen og skissen av terrassen, slik at det er klart hvilken fot vurderingen gjelder. Be fagpersonen skille mellom plasseringer som kan brukes som tegnet, og plasseringer som krever endring eller nærmere undersøkelse. Dette gjør det enklere å forstå vurderingen uten å forsøke å beregne lastene selv. Det finnes ingen universell størrelse på en fot eller et anker for alle slike dekker; valg av festemiddel må følge den vurderte løsningen.
Innfesting og vanntetting må planlegges sammen
Membranen kan ligge skjult under heller, påstøp eller annet belegg. Dersom en innfesting skal gjennom membranen, må detaljen utformes for hele oppbygningen: hvor gjennomføringen kommer, hvordan den tettes, og hvordan fuktsikringen rundt den ivaretas. Et lag med fugemasse over en skrue er ikke i seg selv dokumentasjon på en varig tett løsning. Innfestingen bør derfor avklares mellom den som vurderer bærekonstruksjonen og en fagperson for tak eller membran. Selv et lite inngrep kan berøre et lag som ikke er synlig fra overflaten. Ikke åpne dekket før plasseringen og den planlagte tettingen er vurdert.
Be om en monterings- og innfestingstegning for akkurat den modellen og konfigurasjonen som skal vurderes, for eksempel Luxvindu Bioklimatisk Pergola. Produkttegningen og detaljen for byggets membran må ses i sammenheng, slik at overgangen mellom pergolafoten og dekket ikke blir stående uavklart. Avtal hvem som prosjekterer detaljen, hvem som utfører membranarbeidet, og hvem som kontrollerer den ferdige overgangen. Arbeidsrekkefølgen bør vise når membranen må være tilgjengelig, og når overflatelagene kan legges tilbake. Be de ansvarlige avklare hva som skal kontrolleres før arbeidet skjules av heller eller annet belegg. Dersom løsningen ikke krever gjennomgående innfesting, må også den vurderes mot lastene, overflatelagene og dreneringen. Det er altså ikke nok å velge bort en gjennomføring uten å avklare resten av løsningen. Skriv ned forutsetningene før montering, og sørg for at både montøren og den som utfører membranarbeidet, har samme tegning. Eventuelle endringer må vurderes før de utføres.
Dette bør være avklart før bestilling 3
Sluk, fall og vannveier må holdes åpne
Kartlegg fall, lave punkter, sluk, renner og eventuelle overløp før du bestemmer stolpeplasseringen. Sjekk også hvor inspeksjonsluker og andre punkter som må være tilgjengelige, ligger. En fot eller en skjermet sone kan gjøre det vanskeligere å komme til et sluk selv om den ikke dekker selve åpningen. Det er viktig å planlegge for både normal avrenning og framtidig rengjøring og vedlikehold. Bruk tegninger som utgangspunkt, men få forholdene kontrollert mot den faktiske terrassen. Hvis vannveiene ikke er tydelige, bør de avklares før innfesting velges, ikke etter at stolpene er på plass.
Dersom den valgte pergolaen har tak, lameller eller andre overliggende deler, må du få avklart hvor vannet ledes og hvor det vil dryppe. Ikke legg til grunn at vannet følger samme vei som før, eller at et eksisterende sluk automatisk håndterer endret avrenning. En fagperson kan vurdere hvordan vannet beveger seg på det aktuelle dekket, og om plassering eller utforming må justeres. Planlegg samtidig slik at sluk og renner fortsatt kan inspiseres og rengjøres. Tenk også på hva som skjer når løv eller annet rusk samler seg rundt en fot, og hvem som skal kontrollere vannveiene etter montering.
Hvordan vegginnfesting endrer lastveien
En veggmontert pergola overfører krefter til fasaden i tillegg til dekket. Det må derfor avklares hvilken del av veggen som faktisk er bærende, og hvordan innfestingen påvirker kledning, isolasjon og eksisterende fuktsikring. Fasadebekledning er ikke i seg selv dokumentasjon på at veggen kan ta opp kreftene. En frittstående plassering unngår vegginnfesting, men føttene må fortsatt overføre lastene til et dekke som er bygd over et rom, ikke til vanlig grunn. Ingen av prinsippene er automatisk enklere eller tryggere; de gir ulike krav til bæresystem og tetting.
Vis på en skisse hvor veggen møter dekket, og marker dører, ganglinjer, sluk og tilkomst for vedlikehold av fasaden. Vurderer du veggpergolaen fra Luxvindu, bør modelltegningen sammenholdes med både en plantegning og et snitt gjennom overgangen mellom vegg og terrasse. Be om at vurderingen viser hvilken del av veggen innfestingen skal overføre kreftene til, og hvilke eksisterende lag som berøres. Da blir det tydeligere hva en veggmontert løsning innebærer på akkurat dette bygget. Dersom du også vurderer en frittstående plassering, bør den tegnes som et eget alternativ med sine faktiske stolpepunkter. Ikke sammenlign bare hvor mye plass pergolaene opptar; se også på hvilke deler av bygget hvert alternativ berører. Hvis veggplasseringen fører til konflikt med en kant eller et sluk, må en endret stolpeplassering vurderes før den velges. Sammenligningen bør ende med én tydelig løsning som leverandør og montør kan legge til grunn, ikke en blanding av mål fra ulike alternativer.
Dette bør være avklart før bestilling 4
Mål plasseringen og kontroller valgt modell
Mål terrassen og tegn inn ytterkanter, vegg, dører og faste installasjoner. Marker de planlagte stolpepunktene hver for seg, ikke bare pergolaens samlede fotavtrykk. Da blir det lettere å se om en fot kommer i konflikt med et sluk, en inspeksjonsluke, en passasje eller en dør som skal åpnes. Ta også med høyder og fri plass der det er relevant, slik at konstruksjonen ikke blokkerer vanlig ferdsel eller nødvendig vedlikehold. En skisse er et godt grunnlag for dialog, men den viser ikke om de markerte punktene er strukturelt egnet. Den endelige plasseringen må derfor kontrolleres mot tegningene av dekket.
Produktoppføringen for Luxvindu Pergola angir størrelser fra 9 til 24 m². Arealet alene er ikke en måltegning og sier ikke hvor stolpene eller festepunktene må plasseres. Be om mål for den konkrete varianten, og sammenhold disse med de bærende delene, slukene og membranen. Sjekk hvilken orientering tegningen viser, og om den gjelder akkurat den konfigurasjonen du vil bestille. Bruk faste referansepunkter på terrassen, for eksempel en vegg og en ytterkant, når plasseringen tegnes inn. Det gjør skissen lettere å sammenholde med produktmålene og enklere å kontrollere senere. Hold pergolaens utvendige mål, stolpenes plassering og festepunktene tydelig fra hverandre i underlaget; ikke bruk ett av målene som erstatning for de andre. Hvis en nødvendig avstand eller et mål ikke fremgår, bør leverandøren avklare det før skissen ferdigstilles. Først når produktmål og faktisk plassering er kjent, kan fagpersonen vurdere om alle føttene kan stå på egnede punkter.
Ta hensyn til vind, snø og eksponering
Vindforholdene rundt bygget kan påvirkes av terreng, åpne områder, nabobygg og hvordan fasadene skjermer eller leder vinden. Ikke gå ut fra at en plassering inntil bygget automatisk er skjermet. Snøforhold må også vurderes dersom pergolaens utforming kan samle eller holde på snø. Hvilke forhold som er relevante, avhenger av stedet og den konkrete konstruksjonen; det er ikke mulig å fastsette en trygg innfesting bare ved å se på dekket. Gi fagpersonen opplysninger om planlagt plassering og omgivelsene, slik at vurderingen tar utgangspunkt i reelle forhold, ikke en antakelse om at terrassen er beskyttet.
Be leverandøren om dokumentasjon for den nøyaktige modellen og konfigurasjonen, og la den inngå i vurderingen av stedet. Vurderer du den bioklimatiske modellen fra Luxvindu, bør forespørselen oppgi variant og planlagt plassering, slik at svaret gjelder samme løsning som tegningene. Avklar hvilke forutsetninger produktdokumentasjonen bygger på, og la fagpersonen sammenholde disse med dekket og forholdene rundt bygget. Skill mellom opplysninger om selve pergolaen og vurderingen av hvordan den skal forankres på denne terrassen. Begge deler må være avklart; en opplysning om produktet beskriver ikke automatisk innfestingen i bygget. Be også om at eventuelle bruksbegrensninger som fremgår av dokumentasjonen, tas med i vurderingen av den planlagte bruken. Hvis opplysningene gjelder en annen størrelse eller konfigurasjon, må det avklares om de er relevante før de brukes som grunnlag. Noter hvilke spørsmål som fortsatt er åpne, fremfor å fylle manglende informasjon om vind, snø eller innfesting med egne antakelser.
Dette bør være avklart før bestilling 5
Avklar ansvar før arbeidet bestilles
Finn ut hvem som kan ta beslutninger om dekket, fasaden og membranen. Det er særlig viktig hvis terrassen inngår i et sameie, borettslag, utleieforhold eller en eiendom som forvaltes av andre. Avklar med eier eller forvalter hvilke interne tillatelser og faglige vurderinger som trengs før konstruksjonen endres. Ikke gå ut fra at tilgang til terrassen alene gir rett til å bore i dekket eller fasaden. Avtal også hvem som sørger for tegninger, åpner for undersøkelser og følger opp senere vedlikehold. En tydelig avklaring tidlig kan hindre at ulike parter bestiller arbeid ut fra forskjellige forutsetninger.
Samle leverandørens produktinformasjon, tegninger av bygget og vurderingen av bæresystemet i samme grunnlag. Avtal hvem som fastsetter innfestingen, hvem som utfører eventuelt membranarbeid, og hvem som kontrollerer utførelsen. Hvis tilbudet gjelder veggmodellen Luxvindu Veggpergola, må både varianten og den avtalte plasseringen fremgå, slik at alle parter arbeider ut fra samme løsning. En enkel ansvarsoversikt kan angi oppgave, ansvarlig part og når oppgaven må være avklart. Skill særlig mellom den som vurderer løsningen, den som bestiller arbeidet, og den som utfører det. Avklar også hvem montøren skal kontakte dersom forholdene på stedet avviker fra tegningene, og hvem som kan ta stilling til en endring. Hvis montøren møter en annen oppbygning enn forventet, bør arbeidet stanses til løsningen er vurdert på nytt. Skriv ned beslutningen og oppdater arbeidsgrunnlaget før arbeidet fortsetter. Da slipper de involverte å støtte seg på muntlige beskjeder som andre ikke har fått.
Dokumentasjon og stoppunkter før montering
Før du bestiller selve monteringen, bør du ha oppdaterte tegninger av dekket, en faglig vurdering av lastveien og en innfestingsdetalj for valgt modell. Membran, sluk og tilgang for vedlikehold må være tatt med i planen, og ansvar mellom eier, leverandør og montør må være tydelig. Hvis ett av disse punktene fortsatt er uklart, bør du be om en nærmere undersøkelse før det bores eller bygges om. Det kan bli nødvendig å flytte plasseringen, vurdere en annen utforming eller la være å montere pergolaen. Endringer i fotplassering eller modell må også vurderes på nytt, ikke behandles som en ubetydelig justering.
Be om at tilbudet beskriver modell og konfigurasjon, forberedelser, montering og hvem som håndterer arbeidet med membranen. Bruker du pergolamodellen fra Luxvindu som produktkandidat, bør alle tilbud gjelde samme variant og plassering. Kontroller deretter om de omfatter de samme oppgavene. Ett tilbud kan forutsette at undersøkelser eller membranarbeid bestilles separat, mens et annet kan ha disse oppgavene med; slike forskjeller må avklares før prisene sammenlignes. Be om at forbehold og uavklarte forhold fremgår tydelig, fremfor å anta at alt nødvendig arbeid er inkludert. Avtal også hva som skal overleveres etter montering: hvilke tegninger som beskriver den ferdige løsningen, hvordan eventuelle endringer er registrert, og hvem som har kontrollert arbeidet. Opplysninger om tilgang til sluk og annet vedlikehold bør følge med til den som skal forvalte terrassen. Slik blir grunnlaget nyttig også etter monteringen, når noen senere skal forstå hvor føttene er festet og hvilke deler av dekket som er berørt.
Ofte stilte spørsmål
Kan jeg feste pergolaen i terrassehellene?
Ikke regn med at hellene alene er et egnet forankringsunderlag. De kan ligge over membran og bærende dekke uten å være en del av bærekonstruksjonen. Få fastslått hva som ligger under, og la innfestingen vurderes for den aktuelle konstruksjonen.
Er det nok at dekket allerede bærer en terrasse?
Nei, det viser ikke automatisk at dekket tåler en pergola. Føttene samler last på bestemte punkter, og vind kan påvirke innfestingen sideveis eller løfte konstruksjonen. En fagperson må vurdere lastene mot dekkets oppbygning og bæresystem.
Må innfestingen gå gjennom membranen?
Det kan ikke avgjøres generelt. En løsning uten gjennomføring må også vurderes med tanke på lastoverføring, overflatelag og drenering. Be om en detalj som er samordnet med både bærekonstruksjonen og takets fuktsikring før arbeidet bestilles.
Er en veggmontert pergola enklere på et garasjedekke?
Ikke nødvendigvis. En veggmontert løsning overfører krefter til fasaden, som må vurderes sammen med dekket. Bekledning eller isolasjon dokumenterer ikke i seg selv at veggen tåler innfestingen. En frittstående løsning må på sin side forankres i dekket.
Hvilken dokumentasjon bør jeg be om?
Be om oppdaterte tegninger av bærekonstruksjonen og takoppbygningen, en vurdering av lastvei og underlag, samt modellspesifikk mål- og innfestingstegning. Avklar også membran, sluk, arbeidsrekkefølge og hvem som har ansvar for utførelse og kontroll.
En god plan begynner med å forstå hva som ligger under terrasseoverflaten. Når lastvei, innfesting, membran og vannavrenning er vurdert samlet, kan eier, fagfolk, leverandør og montør ta stilling til om plasseringen kan brukes, bør endres eller ikke egner seg. På et dekke over kjeller eller garasje handler et godt resultat både om pergolaen og om å bevare funksjonen til bygget under.
