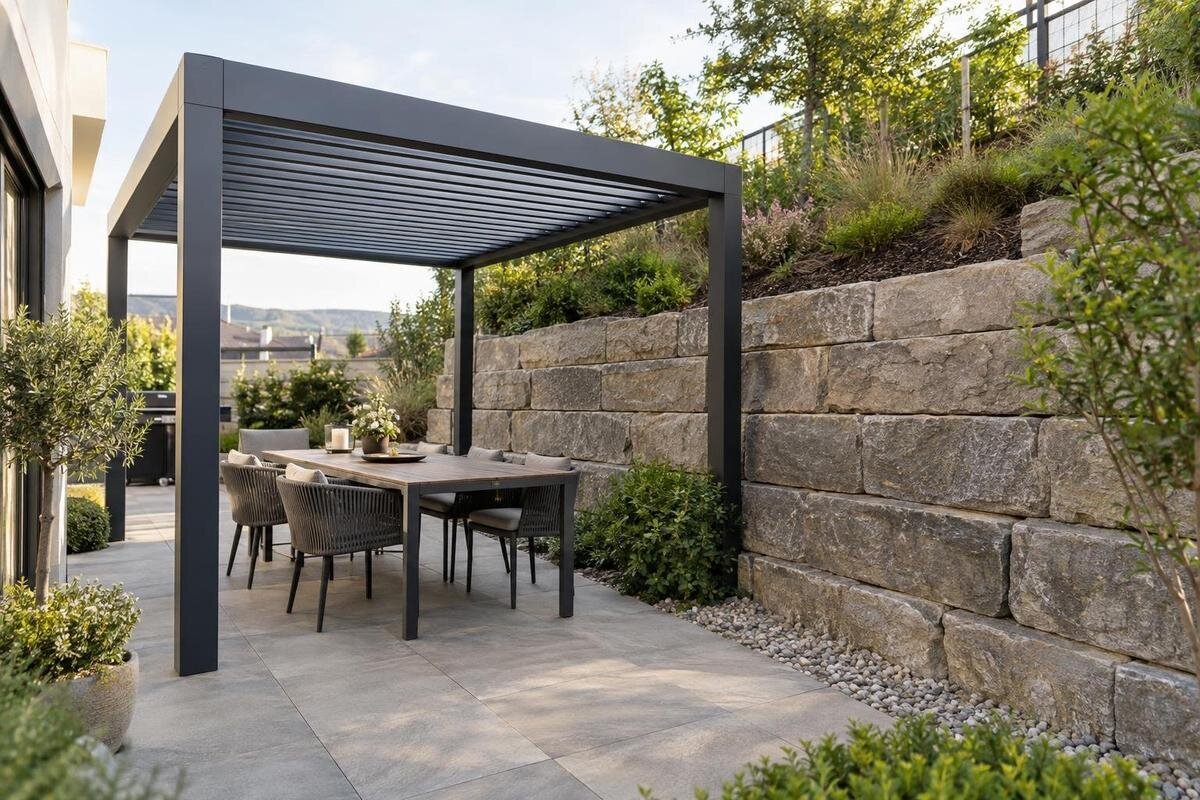

Kan jeg sette opp pergola ved en støttemur?
PERGOLA VED STØTTEMUR
Det kan være mulig å plassere en pergola ved en støttemur, men det avgjørende er ikke bare om konstruksjonen får plass. Muren holder masser tilbake, og pergolaens fundamenter eller innfestinger fører egne krefter til grunnen. Graving, drenering og skjulte forankringer kan knytte de to områdene sammen. Før du velger plassering, bør du få dokumentert hva muren og underlaget består av, hvordan kreftene skal føres videre, og hvilke deler av løsningen som må tilpasses tomten.
Kan en pergola stå ved en støttemur?
Ja, det kan være mulig, men svaret avhenger av hvordan pergolaen skal stå, og hva støttemuren og grunnen tåler. Muren holder jordmasser på plass, mens pergolaens stolper eller innfestinger fører egne krefter ned i underlaget. De to konstruksjonene kan derfor påvirke samme område selv om de ikke berører hverandre. En synlig, hel mur forteller ikke alene hvordan den er fundamentert, eller hvilke forhold som skjuler seg bak og under den. Det er virkningen av den planlagte plasseringen som må avklares, ikke bare den synlige avstanden.
En frittstående løsning kan være aktuell når fundamentene kan etableres uten å svekke murens stabilitet eller forstyrre dreneringen. Hvis pergolaen skal festes til muren, må også veggen være dokumentert egnet for akkurat denne innfestingen. Vurderingen kan føre til at plasseringen kan gjennomføres med en bestemt utforming, at stolpepunktene må flyttes, eller at du bør velge et annet sted. Det er lurt å få avklart tomt og forankring før du bestiller eller graver, mens det fortsatt er mulig å justere planen. Be om et svar som gjelder den valgte modellen, den faktiske muren og grunnforholdene; en generell montasjeveiledning avgjør ikke dette alene.
Kreftene fra pergolaen må vurderes sammen med murens funksjon
En pergola overfører egenvekt gjennom stolper eller veggfester, men prosjekteringen må også ta høyde for vind og, der det er relevant, snø. Vind kan gi sidekrefter og løft; hvordan kreftene fordeles, avhenger av modellen, utformingen og forankringen. Når stolpefundamenter plasseres nær en støttemur, kan de belaste massene rundt murens fundament eller massene bak den. Det betyr ikke at pergolaen automatisk skader muren, men at lastveien må vurderes samlet. Be om opplysninger som gjelder Luxvindu Pergola, og få avklart hvilke forutsetninger som gjelder for forankringen. Modellnavnet eller et produktbilde bekrefter ikke at plasseringen passer på tomten.
Støttemuren må fortsatt kunne holde tilbake masser og ivareta funksjonen den er bygget for. Et nytt fundament på oversiden kan gi ekstra belastning på terrenget bak muren, mens graving ved foten kan redusere støtten under den. Drenering, eventuelle jordankere og nivåforskjeller i terrenget kan også ha betydning for vurderingen. Fagpersonen bør derfor vite hvor stolpene er tenkt plassert, hvordan fundamentene skal utføres etter tegningene, og hvordan muren er bygget. Uten slike opplysninger gir ingen enkel regel om «nær nok» eller «langt nok unna» et sikkert svar.
Opplysninger om støttemuren og grunnen
Finn fram tegninger fra oppføringen eller senere arbeider, og se etter opplysninger om fundament, materialer, drenering og eventuelle stag eller andre forankringer. Noter også det du vet om murens alder, høyde og tidligere reparasjoner. Dette er nyttig bakgrunn, men murens synlige overflate forteller ikke hvordan resten av konstruksjonen er bygget. Fundamentet kan være bredere enn den synlige muren, og forankringer kan ligge skjult i massene. Skill mellom opplysninger som framgår av tegninger, det du selv kan observere, og det som fortsatt er ukjent. Da blir det lettere for fagpersonen å se hvilke deler av vurderingen som krever en befaring eller nærmere undersøkelser. Dersom muren er endret etter at tegningene ble laget, bør du også opplyse om det. Eldre tegninger kan være et utgangspunkt, men må ses i sammenheng med dagens situasjon. Manglende opplysninger bør avklares før stolpepunkter eller innfestinger fastsettes.
Grunnen må beskrives like konkret. Under en tilsynelatende fast overflate kan det ligge tilbakefylte eller omarbeidede masser, mens forholdene et annet sted på tomten kan være helt annerledes. Terrengnivået på begge sider, synlig vannsig og kjente dreneringslinjer er nyttig informasjon, men fastslår ikke alene bæreevnen. Den faglige vurderingen må bygge på dokumentasjon av underlaget og eventuelt en nærmere undersøkelse. Beskriv forholdene der hvert fundament er tenkt plassert, framfor å omtale hele terrassen som ett ensartet underlag. Marker også hvilke områder det finnes opplysninger om, og hvor grunnforholdene er ukjente. Slik kan fagpersonen knytte vurderingen til de konkrete stolpepunktene. Hvis du vurderer Luxvindu Bioklimatisk Pergola, bør plasseringen av den aktuelle modellen inngå i dette grunnlaget. Opplysninger om grunnen og pergolaen må kunne leses sammen, slik at vurderingen gjelder samme plassering som du faktisk ønsker å bygge.
Avstanden fra muren kan ikke fastsettes med en tommelfingerregel
Det finnes ingen standardavstand fra murens synlige front som passer alle tomter. Vurderingen må ta hensyn til murens høyde og utforming, hvor fundamentet faktisk ligger, terrengnivået på hver side, jordforholdene og hvor pergolafundamentene skal plasseres. En såle kan strekke seg inn under terrenget, og massene bak muren kan bidra til å stabilisere den. Derfor kan to tilsynelatende like terrasser kreve ulike plasseringer. Vis den planlagte stolpeplasseringen for Luxvindu Pergola på en skisse sammen med muren og terrengnivåene. Angi tydelig hva avstandene er målt fra: murens synlige front, overkanten eller en dokumentert fundamentkant. Ellers kan samme avstandsmål bli tolket forskjellig av dem som planlegger arbeidet. Vis også om pergolaen skal stå på oversiden eller nedsiden av muren. Skissen skal gjøre plasseringen entydig og gi grunnlag for en konkret vurdering; den erstatter ikke vurderingen av hvor fundamentene kan ligge.
Graving er en egen del av vurderingen. Et hull ved murfoten kan fjerne masser som gir støtte, mens arbeid bak muren kan forstyrre tilbakefylling, drenering eller eventuelle stag. Også endringer i terrenget og komprimering av nye masser bør ses i sammenheng med murens konstruksjon. Få derfor plassering og omfang av planlagt gravearbeid avklart før det starter. Ikke flytt et stolpepunkt for å komme rundt en hindring uten å få endringen vurdert; en liten justering kan endre forholdene ved muren. Hvis det som avdekkes på stedet ikke stemmer med tegningene, bør arbeidet stanses mens du innhenter råd.
Frittstående og veggmontert er ulike løsninger
Med en frittstående pergola går kreftene gjennom pergolaens egne stolper og videre til fundamentene. Det betyr ikke automatisk at muren er upåvirket: fundamentene kan ligge i masser som også bidrar til å stabilisere den, eller gi ekstra belastning på terrenget bak den. En uavhengig løsning må derfor ha en prosjektert lastvei som tar hensyn til grunnen og muren, ikke bare synlig luft mellom stolpen og murflaten. Fagpersonen må vurdere om plassering, fundament og underlag faktisk skiller lastene slik planen forutsetter.
Ved veggmontering føres deler av kreftene inn i veggen. En støttemur er ikke automatisk et egnet festepunkt bare fordi den ser solid ut. Materialer, tykkelse, tilstand og eventuelle skjulte forankringer eller drensløsninger må tas med i vurderingen. Navnet Luxvindu Veggpergola viser til en veggmontert modell, men sier ikke om en bestemt støttemur kan bære den. Avklar derfor først hvilken vegg pergolaen er tenkt festet til. En pergola som festes til husveggen og står nær en støttemur, må ikke forveksles med en pergola som festes direkte i støttemuren. I det første tilfellet må stolpefundamentenes forhold til muren fortsatt vurderes; i det andre inngår også muren som del av forankringen. Tegningene må vise hvilken løsning som er vurdert, og hvor kreftene skal tas opp.
Tegninger og dokumentasjon du bør be om
Be om en konstruksjonsfaglig vurdering av muren og plasseringen, modellspesifikke forankringstegninger og dokumentasjon av underlaget som fundamentene skal stå på. Tegningene bør vise hvor stolper eller veggfester skal plasseres, hva de skal forankres i, og hvordan kreftene føres videre. Dokumentasjonen må gjelde den valgte modellen og den faktiske oppbygningen av grunnen. En generell montasjetegning viser ikke nødvendigvis hvordan plasseringen ved støttemuren skal løses. Be om at fagpersonen angir hvilke forutsetninger vurderingen bygger på. Det bør være mulig å se hvilke opplysninger som gjelder selve pergolaen, hvilke som gjelder muren, og hvilke som gjelder fundamentene mellom konstruksjonen og grunnen. Kontroller også at tegningene viser samme plassering som situasjonsplanen. Hvis én tegning viser flyttede stolper mens en annen fortsatt viser det opprinnelige forslaget, må dette avklares før arbeidet planlegges videre. Et samlet tegningsgrunnlag skal beskrive én løsning, ikke flere uavklarte alternativer.
Avklar også om vurderingen setter vilkår for plassering, fundament, drenering eller andre deler av arbeidet. Hvis murens oppbygning eller grunnens egenskaper ikke kan bekreftes, bør det stå hva som må undersøkes videre før arbeidet kan planlegges. For den bioklimatiske pergolaen fra Luxvindu kan du be om dokumentasjon for den aktuelle modellen og få fagpersonen til å vurdere den sammen med tomten. Det er forskjell på en tegning som viser en produktløsning, og en vurdering som tar stilling til om akkurat denne løsningen passer ved akkurat denne muren.
Hvem har ansvar for muren, og hva bør inspiseres?
Avklar hvem som eier eller forvalter støttemuren, og hvem som kan ha tegninger fra tidligere arbeider. Hvis muren hører til en naboeiendom, et fellesareal eller en annen bygningseier, bør den ansvarlige trekkes inn før plassering eller gravearbeid fastsettes. Pergolaplanen kan berøre murens drenering, fundament eller vedlikehold, så de som kjenner muren bør få se hva som planlegges. Skill mellom rollen til eieren eller forvalteren og den tekniske vurderingen fra fagpersonen. Den som kjenner murens historie, kan bidra med opplysninger om tidligere arbeid, men det erstatter ikke vurderingen av den nye løsningen. Avklar også hvem som følger opp spørsmål om muren underveis, slik at montøren vet hvem som skal kontaktes ved uventede funn. Oppgi hvilken pergola du vurderer, for eksempel modellen Luxvindu Pergola, og vis plasseringen på samme skisse som brukes av de øvrige involverte.
Ved en befaring bør du nevne synlige sprekker, utbuling, helning, løse murdeler, setninger eller vann som kommer gjennom muren. Slike observasjoner fastslår ikke årsak eller alvorlighetsgrad, men de gjør det ekstra viktig å få muren vurdert før nye laster eller graving planlegges. Ta oversiktsbilder og noter når eventuelle endringer oppdages, slik at fagpersonen får et bedre grunnlag. Ikke forsøk å rette eller dekke til forholdene før de er vurdert. Ta også med dreneringsåpninger og inspeksjonspunkter i planene, slik at de fortsatt er synlige og tilgjengelige etter montering.
Underlag, drenering og skjulte installasjoner
Belegningsstein, en støpt plate eller et terrassegulv viser ikke i seg selv hva som bærer pergolaen. Under overflaten kan det være oppfylte masser, hulrom eller en oppbygning som ikke er vurdert for de aktuelle lastene. Finn ut hvordan overflaten er bygget opp og hva den hviler på før fundamentløsningen bestemmes. Hvis stolpene skal stå på et eksisterende dekke, må det dokumenteres at oppbygningen fra festepunktet og ned til grunnen kan ta imot kreftene. Synlig fasthet eller tykkelsen på en helle er ikke bevis på at underlaget egner seg.
Tegn også inn støttemurens drenering og skjulte anlegg på situasjonsplanen. Drensrør, åpninger, kabler, vannledninger eller andre installasjoner kan ligge der stolpefundamentene er planlagt. Skill mellom kjente traseer og områder der plasseringen ennå ikke er avklart; en antatt trase bør ikke framstå som sikkert påvist. Få plasseringen avklart med relevant fagperson før graving, og sørg for at løsningen ikke blokkerer dreneringen eller fører vann mot utsatte masser. Planen bør også vise hvilke åpninger og inspeksjonspunkter som må være tilgjengelige etter at pergolaen er montert. Hvis den valgte pergolaen påvirker hvor vann renner, må avrenningen beskrives sammen med forholdene rundt muren. Når du vurderer Luxvindus bioklimatiske pergolamodell, bør du derfor avklare både modellens løsning for vannhåndtering og hvor vannet skal føres videre på tomten. Dette må ses i sammenheng med den eksisterende dreneringen, ikke behandles som et separat spørsmål etter montering.
Slik koordineres vurdering og montering
Samle produktopplysninger, opplysninger om muren og vurderingen av grunnforholdene i ett prosjektgrunnlag. Leverandøren kan bidra med tegninger for den valgte pergolamodellen, mens fagpersoner med relevant kompetanse på konstruksjon og grunnforhold vurderer muren, grunnen og lastoverføringen. Montøren og den som eier eller forvalter muren, bør kjenne den avklarte løsningen før arbeidet planlegges. En situasjonsplan bør vise murens plassering, terrengnivåer, planlagte stolpepunkter, overflater og kjente drens- eller ledningstraseer. Mål og plasseringer bør bygge på forholdene på stedet, ikke anslag fra et produktbilde. Avklar hvem som samordner opplysningene når flere fagpersoner er involvert, og hvem som sørger for at endringer når fram til alle. Leverandørens produkttegning, vurderingen av muren og montørens arbeidsgrunnlag må beskrive den samme løsningen. Før arbeidet starter, bør det være tydelig hvilke spørsmål som er ferdig avklart, og hvilke som fortsatt hindrer oppstart. Da unngår du at en uavklart detalj blir overlatt til montøren på stedet.
Når løsningen er vurdert, bør monteringen følge tegningene og forutsetningene de bygger på. Avtal på forhånd hvem som håndterer avvik hvis underlaget viser seg å være annerledes enn ventet, eller hvis det dukker opp en ukjent ledning, forankring eller drensløsning. Ikke flytt fundamenter eller velg et annet festepunkt uten ny avklaring; selv mindre endringer kan påvirke forholdene ved muren. For den veggmonterte Luxvindu-modellen må veggtypen og innfestingen samsvare med vurderingen. Ha de relevante tegningene tilgjengelig for den som utfører arbeidet.
Når bør du vente med å sette opp pergolaen?
Vent med å låse plasseringen eller starte gravearbeid hvis du ikke vet hvor murens fundament ligger, hva massene består av, eller hvor dreneringen går. Det samme gjelder hvis løsningen forutsetter innfesting i en mur som ikke er vurdert for dette, hvis det finnes synlige skader som ikke er undersøkt, eller hvis forankringstegningene ikke viser det faktiske underlaget. En muntlig beskjed om at en lignende løsning pleier å fungere, er ikke dokumentasjon for forholdene på din tomt. Manglende opplysninger betyr ikke nødvendigvis at prosjektet er umulig, men at grunnlaget ikke er klart.
Du kan gå videre når vurderingen beskriver hvordan pergolaen skal forankres, underlaget er dokumentert for løsningen, og murens funksjon og drenering er ivaretatt. Det kan innebære at stolpepunktene flyttes, at plasseringen endres, eller at du velger en løsning som ikke belaster selve muren. Hvis usikkerheten ikke kan avklares, er det bedre å undersøke en annen plassering enn å prøve seg fram med fundamentene. Samle vurderingen og tegningene før arbeidet settes i gang, slik at alle involverte følger det samme grunnlaget.
Vanlige spørsmål
Kan pergolaen stå helt inntil støttemuren?
Det kan være mulig, men det finnes ingen generell regel som gjør en plassering helt inntil muren trygg. Fundamentet kan påvirke massene ved muren selv om pergolaen ikke berører den. Få avstanden og forankringen vurdert ut fra murens oppbygning og forholdene på tomten.
Hvor langt fra støttemuren må fundamentene ligge?
Det finnes ikke én standardavstand som passer alle støttemurer. Murens fundament kan strekke seg lenger enn den synlige fronten, og jord, terrengnivå og fundamentdybde spiller inn. Be om en vurdering av den planlagte plasseringen, ikke et generelt mål.
Kan jeg feste pergolaen direkte i støttemuren?
Ikke uten at muren og den konkrete innfestingen er vurdert. En støttemur er laget for å holde masser på plass, og det er ikke gitt at den kan ta opp kreftene fra en pergola. Be om dokumentasjon for både muren, festepunktet og den valgte modellen.
Er terrasseheller eller terrassegulv nok som underlag?
Overflaten viser ikke nødvendigvis hva som bærer den. Under heller eller terrassebord kan det være masser eller en oppbygning som ikke er vurdert for pergolafundamenter. Finn ut hva underlaget består av, og få det dokumentert før plasseringen fastsettes.
Må støttemuren bygges om for at jeg skal få pergola?
Ikke nødvendigvis. En vurdering kan vise at en løsning med fundamenter plassert uavhengig av muren er mulig, eller at plasseringen bør endres. Hvis murens stabilitet, fundament eller drenering ikke kan avklares, bør du vente med arbeid og undersøke alternativene.
En støttemur utelukker ikke automatisk en pergola, men den gjør underlaget til en viktig del av planleggingen. Det avgjørende er at plassering, fundamenter og eventuell innfesting vurderes sammen med murens konstruksjon, massene og dreneringen. Når denne sammenhengen er dokumentert før graving, blir det tydelig om løsningen kan gjennomføres, må endres eller bør flyttes.
