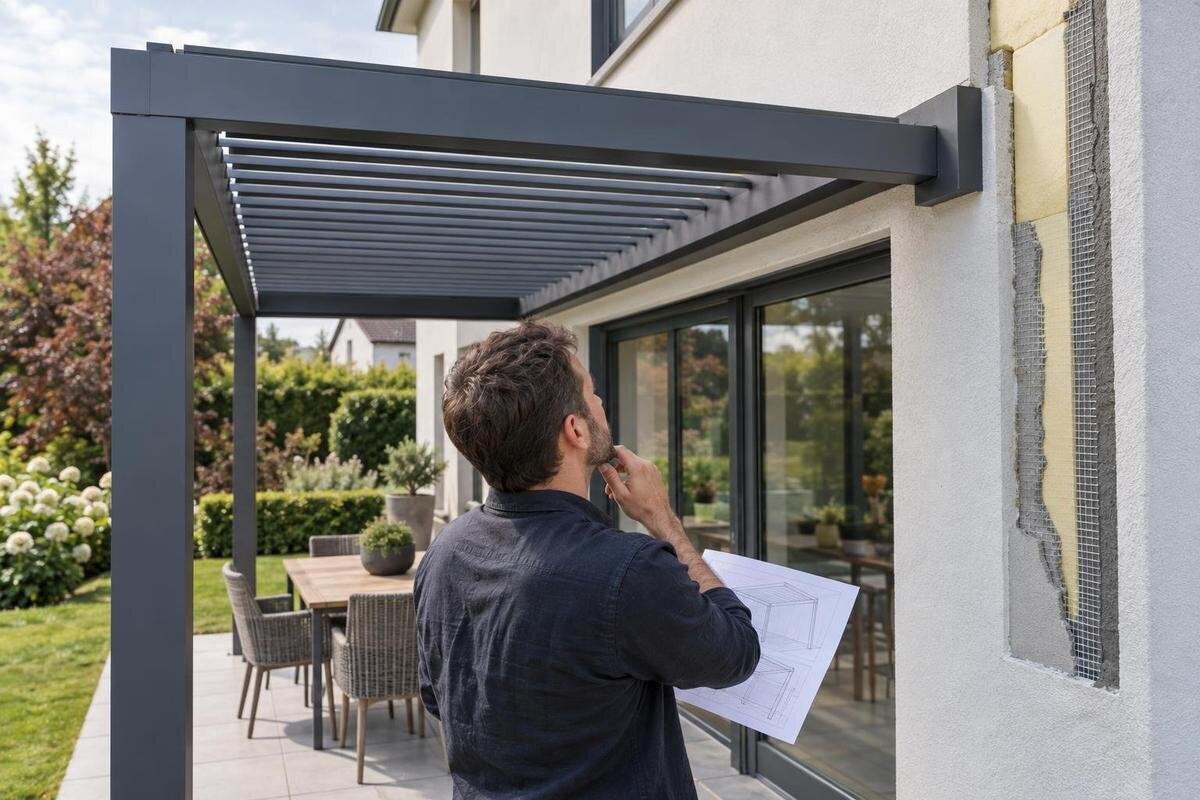

Pergola ved yttervegg med utvendig isolasjon
Pergola ved isolert yttervegg
En pergola som skal festes til en yttervegg med utvendig isolasjon, må forankres i veggens bærende konstruksjon – ikke i isolasjonslaget eller fasadens synlige overflate. Før du velger en veggmontert løsning, må veggoppbygningen kartlegges og forbindelsen prosjekteres ut fra dokumentert underlag, tegningene for den aktuelle pergolaen og forholdene på stedet.
Fasadeisolasjonen er ikke et feste for pergolaen
En yttervegg med utvendig isolasjon består av flere lag. Ytterst kan det være puss, platekledning eller luftet kledning; bak overflaten ligger isolasjon og veggens bærende konstruksjon. Den bærende delen kan for eksempel være bindingsverk, mur eller betong, men fasadens utseende viser ikke sikkert hvilken oppbygning som finnes, eller hvor det bærende sjiktet ligger. Isolasjonen og den synlige kledningen er ikke i seg selv et pålitelig feste for en pergola. At overflaten kjennes fast når du tar på den, sier heller ikke hvordan veggen tåler en konsentrert belastning over tid. Senere etterisolering eller reparasjoner kan ha endret lagene.
En veggmontert pergola overfører belastning gjennom bestemte koblingspunkter. Prosjekteringen må ta hensyn til egenvekt, vindpåvirkning og kreftene som oppstår i forbindelsen når konstruksjonen belastes. Belastningen må føres fra pergolaen, gjennom en prosjektert forbindelse og videre til et dokumentert bæresjikt. Hvis festet bare griper i isolasjon, puss eller kledning, er denne lastveien ikke dokumentert. Luxvindu Veggpergola er en modellreferanse, ikke en bekreftelse på at en bestemt isolert yttervegg er egnet. Skill derfor mellom hvor du ønsker å plassere pergolaen, og hvor veggen faktisk kan ta imot belastningen. En plassering som ser riktig ut i forhold til terrassen, kan fortsatt kreve nærmere avklaring av koblingspunktene. Det er sammenhengen mellom pergolaens forbindelser og husets bærende konstruksjon som må beskrives, ikke bare hvordan pergolaen skal ligge inntil fasaden.
Samle dokumentasjon om veggens oppbygning
Samle tilgjengelige tegninger av ytterveggen, dokumentasjon fra etterisolering og beskrivelser av fasadesystemet. Opplysninger om veggtype og lagene som ble montert, gir et bedre utgangspunkt enn et foto av overflaten. Noter også senere endringer, som utskifting av kledning, nye vinduer eller lokale reparasjoner. Den opprinnelige tegningen viser ikke nødvendigvis dagens løsning, særlig hvis deler av huset er bygget om på ulike tidspunkter. Er det usikkert når fasaden ble endret, bør usikkerheten komme tydelig fram i grunnlaget for vurderingen.
Dokumentene må samsvare med veggen der pergolaen er tenkt plassert. Hvis de mangler eller ikke beskriver den aktuelle delen, bør en fagperson vurdere hvilken undersøkelse som trengs for å avklare oppbygningen. Ikke trekk en konklusjon ut fra nabohus, byggestil eller synlige skjøter alene. Merk gjerne av det aktuelle veggpartiet på tegningen, og hold opplysninger om opprinnelig konstruksjon atskilt fra opplysninger om senere fasadearbeid. Da blir det tydeligere hvilke lag dokumentene faktisk beskriver. Dersom to tegninger viser ulike løsninger, bør forskjellen framgå i stedet for at du velger den som virker mest sannsynlig. Modellopplysningene for Luxvindu Pergola kan legges ved som en egen del av grunnlaget. Slik kan den som vurderer prosjektet, skille mellom opplysninger om huset, opplysninger om pergolaen og forhold som ennå må undersøkes.
Undersøk bæresjiktet der innfestingen er planlagt
Det avgjørende er ikke bare hvilket materiale huset er bygget av, men hva som finnes akkurat ved de planlagte festepunktene, hvilken tilstand det er i, og om det kan ta imot den forbindelsen som prosjekteres. Bæresjiktets plassering må kunne knyttes til de faktiske koblingspunktene på pergolaen. Ved bindingsverk er det ikke nok å anta at en plate bak fasaden kan brukes som feste; det må avklares hvor de bærende delene ligger. Ved mur eller betong må den konkrete veggen identifiseres og vurderes, ikke bare omtales generelt som et solid underlag.
Tegninger, opplysninger fra rehabilitering og en faglig undersøkelse kan samlet gi dokumentasjon av underlaget. Vær særlig oppmerksom på tegn til tidligere skader, fukt, sprekker, utskiftede partier eller andre forhold som kan påvirke vurderingen. Eksisterende fester i veggen er ikke i seg selv bevis på at den tåler en ny eller større belastning. Hvis materialet eller tilstanden ved de planlagte punktene fortsatt er ukjent, bør det avklares før noen velger en forankringsløsning. En fagperson kan vurdere hvilken dokumentasjon av underlaget prosjektet krever. Beskriv også hvor eventuelle observasjoner er gjort: Opplysninger om et annet veggparti gir ikke nødvendigvis svar om festesonen. Dersom bare deler av området er undersøkt, bør dette skillet være tydelig. Vurderingen blir mer anvendelig når den viser hvilke planlagte festepunkter opplysningene gjelder, framfor å gi én generell beskrivelse av hele ytterveggen.
Tegningene må passe til både modell og vegg
Be om tegninger og monteringsunderlag som gjelder den aktuelle pergolamodellen og den planlagte oppstillingen. De bør gjøre det mulig å se hvor forbindelsen til veggen er tenkt, hvilke mål og forutsetninger den bygger på, og hvordan forholdet mellom pergola og vegg er løst. En generell produktbeskrivelse er ikke det samme som en prosjektspesifikk forankringstegning. Hvis modellen eller oppstillingen endres, må du undersøke om grunnlaget fortsatt gjelder; en vurdering for én konfigurasjon kan ikke uten videre overføres til en annen.
Tegningene for pergolaen dokumenterer heller ikke automatisk bæreevnen til huset. Prosjekteringen må koble sammen belastningene fra den aktuelle konstruksjonen, forbindelsen og det faktiske bæresjiktet. Vind, egenvekt og eventuelle belastninger på takflaten må vurderes for prosjektet, uten at du bruker en generell lastantakelse som erstatning for faglig vurdering. Ved dialog om tegninger til Luxvindu Veggpergola bør du få avklart hvem som vurderer veggen og selve forbindelsen. Det bør gå an å følge den foreslåtte løsningen fra pergolaens koblingspunkter til festesonen i huset. Hvis tegningene viser forskjellige mål eller plasseringer, må dette avklares før de brukes som monteringsgrunnlag. Be også om at det framgår hvilken modellvariant og oppstilling vurderingen gjelder. Da blir det mulig å oppdage om et senere modellbytte eller en flytting langs fasaden endrer forutsetningene.
Forbindelsen gjennom isolasjonslaget
Når forbindelsen skal gå fra pergolaen utenpå fasaden til et bæresjikt lenger inne, må mellomrommet gjennom isolasjonen håndteres i prosjekteringen. Isolasjon er laget for å isolere, ikke for å fungere som et tilfeldig mellomlegg som kan klemmes sammen av en innfesting. Løsningen må føre belastningen til konstruksjonen bak uten å basere seg på at isolasjonen holder festet på plass. Hvilken avstandsdetalj som kan brukes, avhenger blant annet av veggens lag, isolasjonstykkelsen, plasseringen og den aktuelle forbindelsen. Det finnes derfor ikke én universell skrulengde eller avstandsløsning.
En forbindelse gjennom ytterveggen kan også påvirke varme- og fuktforholdene. Materialer som leder varme, kan gi en kuldebro, og detaljen må vurderes sammen med veggens øvrige oppbygning. Et termisk skille løser ikke automatisk den konstruktive delen av forbindelsen; begge hensyn må ivaretas i samme prosjekt. Ved vurdering av Luxvindu Bioklimatisk Pergola må derfor avstanden til bæresjiktet ses sammen med forbindelsen som tegningene viser. Det er nyttig å skille mellom avstanden fra pergolaen til fasadens synlige overflate og avstanden videre inn til den bærende konstruksjonen. Et mål til ytterste fasadelag beskriver ikke alene hele forbindelsen. Den prosjekterte detaljen bør gjøre det tydelig hvilke vegglag den går gjennom, og hvordan disse er tatt hensyn til. Dette må avklares for den aktuelle veggen, ikke utledes av modellnavnet.
Gjennomføringer må ikke svekke fasadens tetthet
En forbindelse gjennom fasaden berører også veggens beskyttelse mot vær og fukt. Detaljen må passe til fasadesystemet, enten overflaten er pusset, kledd eller bygget opp med luftet kledning. Vann må kunne ledes bort, og relevante sjikt for regntetthet og lufttetthet må ivaretas. En løsning for én fasadetype kan ikke kopieres ukritisk til en annen. Hvis vann blir ledet inn bak kledningen eller gjennom en utett overgang, kan det oppstå problemer som ikke synes fra utsiden med en gang.
Avklar hvem som prosjekterer og utfører tettingen rundt forbindelsen, og hvordan denne delen av arbeidet skal samordnes med pergolamonteringen. Det bør være tydelig hvilke komponenter og detaljer som passer til den aktuelle fasaden, og hvem som kontrollerer resultatet. Ikke legg til grunn at en generell fugemasse alene løser overgangen, eller at den som monterer pergolaen automatisk kjenner oppbygningen til fasadesystemet. En tydelig ansvarsdeling reduserer risikoen for at bæreevne og værbeskyttelse blir vurdert hver for seg.
Vurder annen bæring hvis veggfestet ikke kan dokumenteres
Hvis veggens oppbygning ikke lar seg bekrefte, eller en prosjektert forbindelse ikke kan tilpasses fasaden, bør du ikke gå ut fra at pergolaen likevel kan festes til veggen. En løsning med egne støtter kan være verdt å undersøke dersom tegningene for den valgte modellen åpner for det. Det fjerner ikke behovet for faglig vurdering: belastningen føres da videre til støttene og underlaget de står på. Også avstand til fasaden, vannavrenning, adkomst og mulighet for vedlikehold må passe med stedet.
Sammenlign de faktiske oppstillingsmåtene i modellunderlaget før du velger løsning. Produktsiden for Luxvindu Pergola kan brukes som modellreferanse, men produktnavnet alene fastslår ikke hvordan den kan bæres eller om den kan stå uten veggtilkobling. Be om tegninger som viser den aktuelle oppstillingen, og få vurdert støtter, underlag og eventuelle forbindelser til veggen samlet. Ikke velg en alternativ plassering eller et fundament ut fra en standardstørrelse; forholdene på stedet og den konkrete løsningen må vurderes. Dersom egne støtter vurderes, bør plasseringen deres også inngå i planen for uteplassen. Se på hvor de vil stå i forhold til dører, ganglinjer og områdene som brukes til opphold. Sammenlign dermed hele oppstillingen, ikke bare forskjellen mellom veggfeste og stolper. En alternativ bæring er først et reelt valg når den både passer modellen og lar seg plassere på stedet.
Samle opplysninger til prosjektering og befaring
For å få en konkret vurdering er det nyttig å samle fasadetegninger, opplysninger om isolasjon og vegglag, dokumentasjon av senere arbeider og bilder av området. Ta også med mål og planlagt plassering, inkludert høyde og avstand til vinduer, dører, hjørner og andre fasadedetaljer. Oppgi hvilken modell og oppstilling du vurderer, og legg ved det monteringsunderlaget som finnes. Bruker du Luxvindu Veggpergola som modellreferanse, bør det være klart hvilken variant vurderingen gjelder. Marker ønsket plassering på et oversiktsbilde eller en tegning, slik at opplysningene om veggen kan knyttes til riktig område. Skill mellom mål som er tatt på stedet, og mål som er hentet fra eldre tegninger. Bilder kan vise plassering og synlige detaljer, mens beskrivelsen bør gjøre rede for det som ikke framgår av bildene. Målet er et samlet grunnlag der mottakeren slipper å gjette hvilket veggparti eller hvilken oppstilling du mener.
Be den som vurderer prosjektet, peke ut hva som er kjent, hva som er kontrollert på stedet, og hvilke forutsetninger som fortsatt er usikre. Det er også nyttig å få fram hvordan den foreslåtte forbindelsen skal møte bæresjiktet, hvem som utarbeider forankringstegningene, og hvem som har ansvar for tettingen av fasaden. Hvis dokumentasjonen ikke er tilstrekkelig, bør vurderingen si hva som mangler før løsningen kan fastsettes. En befaring eller installasjonsforespørsel blir mer presis når den bygger på både modellunderlag og opplysninger om veggen.
Plassering og hindringer på fasaden
På stedet må planlagt plassering ses i sammenheng med vinduer, dører, beslag, takrenner, nedløp, ventiler og andre deler av fasaden. Rør og kabler kan også ligge skjult bak kledning eller puss. En fagperson bør derfor vurdere om den planlagte forbindelsen kolliderer med installasjoner eller med detaljer som må holdes åpne for drift og vedlikehold. Hvor festet kan plasseres, avgjøres ikke sikkert ut fra en fasadetegning alene. Hvis skjulte forhold ikke kan avklares, må de håndteres før en endelig løsning fastsettes. Registrer synlige hindringer sammen med den planlagte plasseringen, slik at en eventuell justering kan vurderes opp mot både pergolaens tegninger og den undersøkte festesonen.
Befaringen bør også avklare om pergolaens plassering fungerer med den faktiske bruken av uteplassen, uten å hindre adkomst eller blokkere åpninger. Den skal samtidig gi grunnlag for å sammenholde mål og tegninger med forholdene som faktisk finnes. Hvis den bioklimatiske pergolamodellen fra Luxvindu vurderes, må befaringen knyttes til tegningene for akkurat den modellen og den planlagte plasseringen. Se særskilt på tilgangen til fasadedeler som fortsatt må kunne vedlikeholdes etter monteringen. Det er forskjell på at pergolaen får plass foran veggen, og at veggen fortsatt er tilgjengelig der det trengs. Hvis plasseringen må flyttes for å unngå en hindring, må den nye plasseringen sammenholdes med vurderingen av bæresjiktet. En visuell kontroll kan avdekke hindringer, men beviser ikke hva veggen skjuler eller om bæresjiktet tåler forbindelsen.
Kontroller hva tilbudet faktisk dokumenterer
Et godt grunnlag for beslutningen bør identifisere veggoppbygningen og bæresjiktet, vise hvilke tegninger som gjelder, og beskrive hvordan den planlagte forbindelsen er vurdert. Se etter skriftlige, prosjekterte og godkjente forankringstegninger for den aktuelle løsningen, sammen med dokumentasjon av underlaget. Det bør også stå hvem som har vurdert fasadedetaljen, hvordan tetting og værbeskyttelse ivaretas, og hvilke forutsetninger som gjelder for monteringen. Generelle formuleringer som «veggfeste inkludert» sier ikke i seg selv at veggen på stedet er egnet.
Vær varsom hvis et tilbud fastsetter festemidler før veggtypen er kjent, omtaler én innfesting som egnet for alle fasader, eller ikke forklarer hvordan belastningen føres fram til bæresjiktet. Det bør også være klart hva som skjer hvis forholdene på stedet viser seg å avvike fra tegningene: en endring må vurderes, ikke improviseres under monteringen. Ved sammenligning av tilbud på Luxvindu Pergola må du derfor se på hva hvert tilbud faktisk omfatter. Skill mellom leveransen av selve pergolaen, vurderingen av veggen, prosjekteringen av forbindelsen og arbeidet med fasadens tetthet. Hvis en av disse delene ikke inngår, bør det være tydelig hvem som skal håndtere den. To tilbud med samme modellnavn er ikke nødvendigvis basert på samme oppstilling eller samme avklarte veggforhold. Les derfor forutsetningene sammen med beskrivelsen av arbeidet, ikke bare produktlinjen.
Ofte stilte spørsmål
Kan jeg feste pergolaen bare i fasadeisolasjonen?
Nei. Isolasjon og fasadekledning er ikke et dokumentert feste for en pergola. Forbindelsen må føre belastningen videre til veggens bærende konstruksjon gjennom en løsning som er prosjektert for den aktuelle veggen og modellen. Det finnes ikke én generell festemetode som passer alle isolerte yttervegger.
Hvordan finner jeg ut hva ytterveggen er bygget av?
Se etter tegninger og dokumentasjon fra byggearbeid eller etterisolering, og be om opplysninger om fasadesystemet. Hvis dokumentene mangler eller ikke stemmer med dagens vegg, må en fagperson vurdere hvordan oppbygningen kan undersøkes. Overflatens utseende alene gir ikke sikkert svar på hva som ligger bak isolasjonen.
Er en vegg av betong eller mur alltid egnet?
Nei. Materialtypen er bare én del av vurderingen. Den konkrete veggen må identifiseres, og plassering, oppbygning og tilstand i festesonen må undersøkes. Prosjekteringen må også vise at den planlagte forbindelsen passer til både bæresjiktet og pergolaen.
Holder det å bruke lengre skruer gjennom isolasjonen?
Ikke nødvendigvis. Lengden alene dokumenterer verken at lasten føres trygt til bæresjiktet, at isolasjonen ikke blir skadet eller klemt sammen, eller at fasaden forblir tett. Valg av forbindelse må bygge på veggens oppbygning og en prosjektert detalj, ikke på en generell antakelse om festemidler.
Hva gjør jeg hvis veggens oppbygning er ukjent?
Vent med å fastsette en veggtilkobling til underlaget er undersøkt. Skaff tilgjengelige tegninger, få en faglig vurdering av veggen og be om prosjekterte forankringstegninger for den aktuelle modellen. Dersom veggfestet ikke kan dokumenteres, kan en annen bæring vurderes, men bare når den er egnet for modellen og forholdene på stedet.
En veggtilkobling kan bare vurderes når veggens oppbygning og bæresjikt er kjent, og forbindelsen er prosjektert for både fasaden og den valgte pergolaen. Isolasjon og kledning er ikke en erstatning for dokumentert forankring. Tegninger, underlagsopplysninger og en befaring gir grunnlaget for å avgjøre om veggmontering er mulig, eller om en annen, dokumentert oppstilling bør vurderes.
