Rette vinkler på drivhusfundamentet: Derfor teller diagonalene
Guide til drivhusfundament
Et drivhusfundament må både ha riktig nivå og rette vinkler sett ovenfra. Et vater viser ikke om hjørnene er rette; diagonalmål kan avdekke at en rektangulær grunnflate er skjøvet ut av form. Her får du vite hva målene viser, hvilke andre kontroller som trengs, og hvordan du avtaler kontrollen med montøren før drivhuset settes sammen.
Vater og vinkelkontroll viser ulike forhold

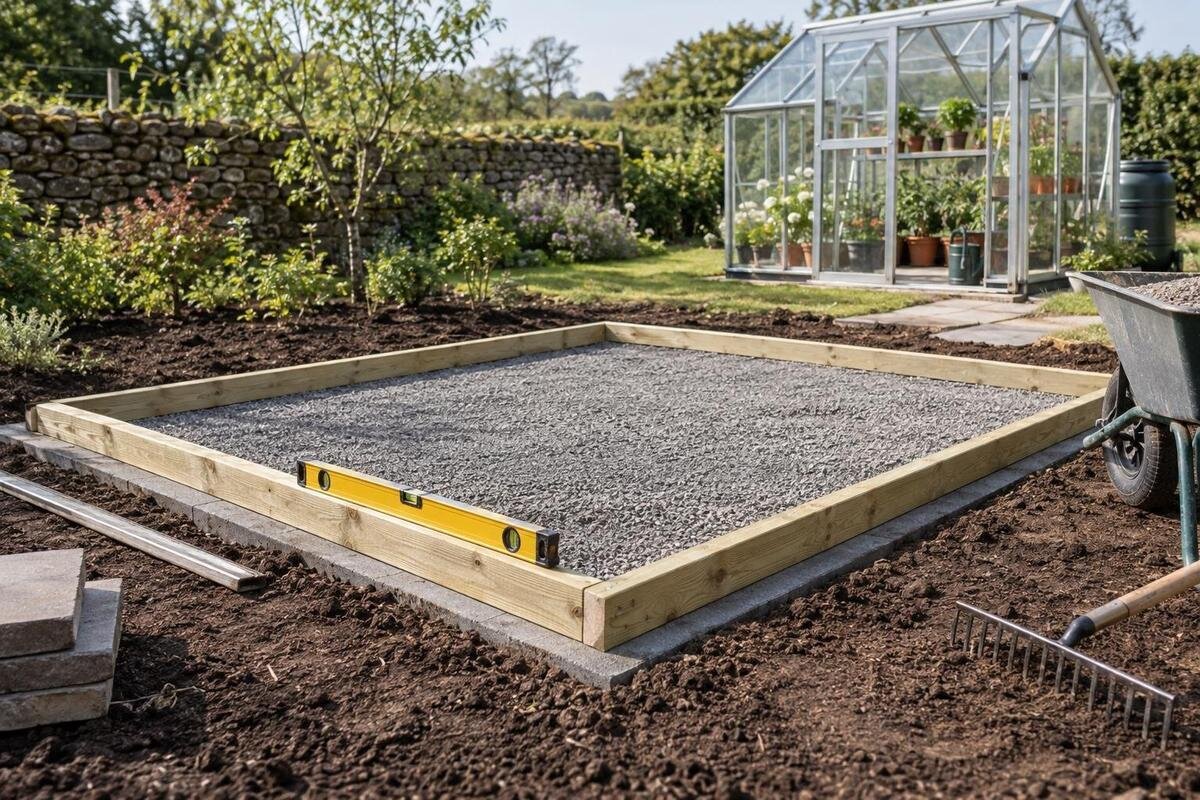

Et drivhusfundament kan ligge vannrett uten å ha rette hjørner. Vaterkontrollen forteller om målepunktene ligger på riktig nivå i forhold til hverandre; den viser ikke alene om grunnflaten er rektangulær. Sett ovenfra kan grunnflaten være forskjøvet slik at hjørnene ikke lenger er 90 grader, selv om alle fire hjørnene ligger like høyt. Omvendt kan hjørnene danne et rektangel samtidig som ett punkt ligger høyere enn et annet. Dette er to forskjellige avvik, og de må beskrives hver for seg. En måling langs én kant forteller heller ikke om hele omrisset holder mål. Når du noterer resultatene, skill derfor mellom høydeforskjeller og mål sett ovenfra. Da unngår du at formuleringen «fundamentet er rett» blir brukt om en kontroll som bare gjelder nivået. Kontroller både nivå og vinkler etter punktene og kravene som gjelder for modellen.
Dette har praktisk betydning fordi drivhusets bunnramme bygges etter bestemte mål. Hvis hjørnene står feil i forhold til hverandre, kan bunnprofiler møtes skjevt, sammenføyninger bli vanskeligere å få på plass eller døråpningen få en annen geometri enn planlagt. Hvor merkbar følgen blir, avhenger av konstruksjonen og størrelsen på avviket. Et lite måleavvik er ikke automatisk en skade, men det må vurderes mot kravene for modellen. Ikke bruk skruer eller kraft til å trekke rammen på plass før årsaken er avklart. Monteringen skal ikke være metoden for å rette opp et fundament.
Hva diagonalmålene viser
Se på den rektangulære grunnflaten ovenfra, og kall hjørnene A, B, C og D i rekkefølge. Mål avstanden fra A til C og fra B til D, altså mellom de to parene med diagonalt motsatte hjørner. I et rektangel er diagonalene like lange. Noter begge lengdene, ikke bare forskjellen mellom dem. Da er det mulig å se hvilke avlesninger sammenligningen bygger på, og å kontrollere dem senere. Hvis målene avviker når du bruker de samme punktene, tyder det på at noe ikke stemmer: grunnflaten kan være ute av vinkel, et sidemål kan være feil, eller oppmerkingen eller målingen kan være unøyaktig. Forskjellen forteller ikke alene hvilket hjørne som eventuelt må flyttes. Et notat om at én diagonal er lengre, er derfor ikke en anvisning på hvordan fundamentet skal rettes. Det er et signal om å kontrollere hele oppmerkingen på nytt.
Diagonaler er dermed en nyttig kontroll, ikke et fullstendig godkjenningsbevis. Sammenhold dem med sidelengdene, rette kanter og målene i tegningen. Kontroller også at du ikke blander referansepunkter, for eksempel en ytterside i den ene målingen og et midtpunkt i den andre. Formen på taket forteller ikke automatisk hvordan fundamentet skal måles. Også for et pyramideformet drivhus må du følge de angitte hjørnene og målene i grunnplanen, ikke utlede dem av modellnavnet eller utseendet. Hvis grunnflaten ikke er rektangulær, må montøren vise hvilke mål som gjelder.
Bruk tegningen for den valgte drivhusvarianten
Finn tegningsgrunnlaget for nøyaktig modell, størrelse og utførelse som skal monteres. Et modellnavn eller et generelt arealmål fra en produktside er ikke nok til å sette ut fundamentet. Se etter hvilke mål tegningen oppgir, hvordan hjørnene er definert, og hvilke punkter du skal bruke som referanse. Skill mellom målet som står på tegningen, og avstanden du faktisk skal kontrollere på stedet. Hvis du er usikker på om målet gjelder utsiden av fundamentet, en profil eller en annen linje, spør leverandøren eller montøren før du bygger videre. Be gjerne om at den aktuelle mållinjen markeres på tegningen. Det er mer presist enn en muntlig beskjed om å måle «fra kanten», særlig dersom flere kanter ligger nær hverandre. Ikke lån mål fra en annen størrelse eller modell bare fordi drivhusene ligner. Kontroller også at tegningen gjelder utførelsen du faktisk har bestilt.
Det er særlig viktig når en modellserie finnes i flere størrelser. Drivhus i aluminium med lager Limited Edition er oppført med arealer fra 5,52 til 28,08 m², så knytt målene til den varianten du faktisk har valgt. Arealet sier ikke hvor lange fundamentstrekkene eller diagonalene skal være, og et mål for én størrelse kan ikke uten videre overføres til en annen. Be om tegningen som hører til bestillingen, og noter eventuell dato eller revisjon som står på dokumentet. Da kan montøren sammenligne målene på tomten med det samme tegningsgrunnlaget, i stedet for med et generelt produktnavn.
Merk hjørnene og mål fra de samme punktene
Når målepunktene er avklart, merk hjørnene tydelig og i samme rekkefølge som på tegningen. Bruk en fast markering på hvert hjørne i stedet for å måle fra løse kanter, ujevne steiner eller et gjerde ved siden av. Tegningen kan angi mål mellom ytterkanter, senterlinjer eller bestemte punkter; ikke velg selv hvilken kant som virker mest praktisk. Dersom markeringen er bred, avklar nøyaktig hvor på den målingen skal starte og slutte. Bruk den samme definisjonen når målingen gjentas. Kontroller sidelengdene som tegningen beskriver, og mål deretter diagonalene. Se samtidig etter om sidene er rette. To like diagonaler betyr ikke alene at sidelengdene stemmer, eller at fundamentet er plassert riktig. Et oversiktsbilde med hjørnenavn kan gjøre notatene lettere å lese, særlig hvis den som skal vurdere resultatet, ikke var til stede under målingen.
Bruk samme måleverktøy og de samme markeringene for begge diagonalene, og pass på at endepunktene ikke flytter seg under målingen. Hvis punktene ligger på ulike høyder, kan en skrå måling blande nivåforskjell inn i vinkelkontrollen. Avtal derfor med montøren hvordan du skal måle på stedet, særlig hvis underlaget ikke ligger jevnt. Noter hvilke punkter hvert mål går mellom, ikke bare selve tallet. For Drivhus i aluminium er produktfamilienavnet heller ikke en måleplan: velg tegningen for riktig variant før du merker opp. Det gjør det lettere å sammenligne kontrollen med produsentens mål.
Avtal en målekontroll med montøren
Be montøren godkjenne kontrollopplegget før målingene brukes som grunnlag for overlevering. Et konkret eksempel er å merke hjørnene A, B, C og D etter tegningen og be montøren bekrefte at dette er riktige målepunkter. Registrer deretter sidemålene AB, BC, CD og DA og diagonalene AC og BD. Noter nivået på de punktene montøren eller tegningen har angitt. Bruk et måleskjema med én rad for hver avstand og egne felt for tegningens mål og avlest mål. Da blir det tydelig hva som sammenlignes, uten at noen må tolke en løs tallrekke. Ta nærbilder av målebåndets endepunkter og et oversiktsbilde der hjørnemerkene synes. Knytt bildene til de samme punktnavnene som i skjemaet. Avtal også hvem som leser av målene, og hvilken måleenhet dere bruker. Dette er et eksempel på dokumentasjon, ikke en universell måleprosedyre.
Montøren må fastsette målemetode og hva som regnes som akseptabelt for akkurat dette fundamentet. Avtal på forhånd hvem som vurderer resultatet hvis målene ikke stemmer, og om kontrollen skal gjentas etter en eventuell rettelse. Ikke velg en egen grense fordi forskjellen virker liten, og ikke bruk et tall fra et annet drivhus. For et romslig bygg som Lux Grand Orangerie er det nyttig å gjøre tegningsversjon, målepunkter og ansvar tydelig, akkurat som for mindre modeller. Noter om montøren mener at fundamentet er klart for montering, eller hvilke punkter som fortsatt må avklares.
Slik vurderer du avvik i diagonalmålene
Hvis diagonalene er ulike, gjenta kontrollen før du trekker en konklusjon. Kontroller at målebåndets krok eller måleinstrumentets endepunkt står på samme markering begge ganger, at båndet ikke har glidd, og at du måler mellom riktige hjørner. Behold den første avlesningen i notatene, og før den nye ved siden av. Da kan du skille mellom et resultat som gjentar seg, og en enkelt avlesning som bør undersøkes nærmere. Sammenlign deretter sidelengdene med tegningen, og se om noen markeringer kan ha blitt plassert feil. Et avvik kan skyldes målefeil, feil oppmerking eller en skjev grunnflate; én avlesning skiller ikke mellom disse årsakene. Beskriv derfor hva du har målt, før du foreslår en forklaring. Hvis forskjellen kommer igjen, fotografer og noter resultatet. Ikke flytt bare det hjørnet som virker nærmest, for det kan gjøre et annet mål dårligere.
Vatermålingen må vurderes separat. Hvis diagonalene stemmer, men et hjørne eller en side ligger for høyt eller lavt, har vinkelkontrollen ikke avklart nivåproblemet. Hvis alle punktene ligger på riktig nivå, er det heller ikke bevis på rette hjørner. Produktopplysningen om Lux Prestige Drivhus beskriver et solid metallfundament, men sier ikke hvordan akkurat ditt fundament skal måles eller hvilke avvik som kan godtas på tomten. Følg tegningen for valgt variant, og be montøren vurdere både planmål og nivå. Ikke endre fundamentets oppbygning ut fra en generell oppskrift.
Følger av et skjevt fundament under montering
Når en rektangulær grunnflate er ute av vinkel, kan rammens hjørner og lengder ikke treffe underlaget slik tegningen forutsetter. Under montasjen kan profiler møtes skjevt, festehull havne feil i forhold til underlaget, eller dør- og vinduspartier bli vanskeligere å justere. Dette er mulige følger, ikke en garanti for at hvert avvik gir samme symptom. Resultatet avhenger av modellens konstruksjon og størrelsen på feilen. En dør som går tregt kan også ha andre årsaker, så ikke bruk den som eneste tegn på at fundamentet er skjevt. Kontrollen før montering gjør det mulig å oppdage avvik før de påvirker arbeidet videre.
Stans før du tvinger sammen deler, borer nye hull eller kapper en profil for å kompensere. Beskriv først hva som ikke passer: hvilke profiler det gjelder, hvor sammenføyningen blir vanskelig, og hvilke mål som er kontrollert. Skill mellom observasjonen og den antatte årsaken. «Profilene møtes ikke i hjørne B» er en mer presis beskrivelse enn å slå fast at hele fundamentet er skjevt uten å ha målt det. Ved montering av Limited Edition-drivhuset i aluminium må vurderingen fortsatt bygge på dokumentasjonen for riktig størrelse og utførelse, ikke et produktbilde eller et generelt mål. Send måleresultatene sammen med bilder av det aktuelle området, slik at montøren kan se sammenhengen. Montøren kan avklare om avviket kan håndteres på en godkjent måte, eller om underlaget bør rettes først. Ta avgjørelsen før rammen festes, mens målene fortsatt kan kontrolleres uten å demontere deler.
Veggdrivhus trenger tydelige referanselinjer
Et veggdrivhus står inntil en vegg, men veggen erstatter ikke de oppgitte grunnmålene. En vegg kan se rett ut uten å være en pålitelig referanse for et vinkelrett fundament. Omvendt kan et korrekt fundament være plassert med en bestemt avstand fra veggen hvis tegningen angir det. Her må du skille mellom to spørsmål: Har grunnflaten riktig form, og ligger den riktig i forhold til veggen? Like diagonaler besvarer ikke alene spørsmålet om plasseringen. Avklar hvilken linje som skal brukes som bakre referanse, hvor endene skal stå, og om kontrollen må ta hensyn til veggens form. Noter hvilken del av veggen referansen gjelder, slik at samme utgangspunkt kan finnes igjen ved montering. Mål mellom punktene tegningen viser; ikke bruk automatisk kanten på kledning eller en annen synlig detalj som målestart.
For et veggdrivhus i aluminium bør du be montøren forklare både hvordan grunnflaten kontrolleres, og hvordan drivhuset skal plasseres i forhold til veggen. Kontroller endeavstandene og diagonalene etter tegningen, og sjekk nivået separat. Hvis veggen ikke er rett eller står skjevt, kan den ikke uten videre brukes til å trekke rammen i posisjon. Ikke bygg om en standard grunnflate for å få den til å passe mot en vegg uten at produsenten eller montøren har bekreftet løsningen. Avklar plasseringen før faste kanter eller overflater gjør det vanskeligere å justere målepunktene.
T-formede grunnflater krever en egen måleplan
En grunnflate med T-form eller andre innhakk kan ikke kontrolleres som om hele omrisset var ett rektangel. En enkelt måling mellom de ytterste hjørnene kan være lik på begge sider uten å vise om alle vinkler og innvendige overganger står riktig. Ikke del formen inn på egen hånd med vilkårlige diagonaler; bruk hjørnene og referanselinjene produsentens tegning angir. På et T-modell-drivhus må kontrollen derfor ta utgangspunkt i modellens egen plan, ikke bare en standardregel om to like diagonaler. Det samme gjelder andre former der grunnflaten har flere hjørner enn et enkelt rektangel.
Be montøren peke ut hvilke delområder som kan kontrolleres som rektangler, og hvilke mål som gjelder for innvendige hjørner eller utspring. Hvis tegningen ikke viser en entydig målerekkefølge, be om en markert kopi før grunnarbeidet avsluttes. Gi hvert målepunkt et eget navn, også der flere delområder møtes. Bruk disse navnene konsekvent i notater og på bilder, fremfor å omtale et punkt som «hjørnet til venstre». Venstre og høyre blir uklart hvis tegningen og fundamentet betraktes fra ulike sider. Registrer hvert delmål med navn på start- og sluttpunkt, slik at det blir tydelig hvilken del av formen et avvik gjelder. En mer sammensatt grunnflate gjør ikke nivåkontrollen mindre nødvendig, men måleopplegget blir et annet enn for en enkel firkant. Be montøren bekrefte at kontrollen dekker hele omrisset, og at ingen overganger mellom delområdene er utelatt.
Dokumenter fundamentet før montering
Gjennomfør sluttkontrollen når fundamentet er ferdig og før drivhuset settes sammen. En kontroll tidlig i grunnarbeidet kan være nyttig, men senere arbeid kan flytte markeringer eller endre enkelte partier. Kontroller derfor de relevante målene på nytt ved overlevering. Sammenhold det som faktisk er bygget, med tegningen for modellen du har bestilt, ikke bare med en skisse fra planleggingsfasen. Ta vare på dato, navn på målepunkter, sidemål, diagonaler, nivåregistreringer og bilder. Hvis en annen håndverker enn montøren har utført grunnarbeidet, avtal hvem som får målene, og hvem som bekrefter at underlaget er klart for montering.
Ved overleveringen bør det komme tydelig frem hvilke mål som er vurdert, og hvilke spørsmål som eventuelt står åpne. Skill mellom registrerte måleresultater og montørens vurdering av om de kan godtas. En liste med tall er ikke i seg selv en bekreftelse på at fundamentet er klart. Avklar hvem som følger opp hvert uavklart punkt, og om kontrollen skal gjentas etter en rettelse. Hvis noe endres, behold de opprinnelige notatene og merk de nye med dato, slik at det fremgår hvilke resultater den siste vurderingen bygger på. En avklart overlevering betyr ikke at hvert senere monteringsproblem er utelukket; den gjør det tydelig hvilken geometri som er vurdert mot hvilket målegrunnlag. Når nivå, rette vinkler og sidemål behandles hver for seg, blir årsaken til et avvik enklere å finne enn hvis hele kontrollen oppsummeres med at fundamentet er i vater.
Vanlige spørsmål
Er det nok å kontrollere fundamentet med vater?
Nei. Et vater viser om punktene du kontrollerer, ligger vannrett i forhold til hverandre. Det viser ikke om hjørnene står i rette vinkler. Kontroller nivå, sidemål og diagonaler hver for seg, slik tegningen for modellen beskriver.
Må de to diagonalmålene være helt like?
Et ideelt rektangel har like diagonaler, men på et byggeunderlag må du følge toleransen som gjelder for det aktuelle drivhuset. Ikke fastsett en egen grense. Be montøren bekrefte målemetode og akseptkriterier før du vurderer resultatet.
Hva gjør jeg hvis diagonalene er like, men delene ikke passer?
Kontroller at du har brukt riktig tegning og målt mellom de angitte punktene. Se også på sidemål, nivå og om kantene er rette. Like diagonaler er ikke alene et godkjenningsbevis. Stans monteringen og be montøren vurdere målene før du endrer deler.
Kan jeg trekke rammen på plass hvis fundamentet er skjevt?
Ikke regn med at skruer eller kraft skal rette opp fundamentet. Det kan skjule avviket og gjøre sammenføyningene vanskelige. Dokumenter målene og avklar med montøren om underlaget må rettes, eller om avviket er innenfor kravene for modellen.
Hvordan kontrollerer jeg et veggdrivhus eller en T-modell?
Bruk tegningen for den konkrete modellen og få montøren til å peke ut målepunktene. En vegg er ikke automatisk en rett referanselinje, og en T-formet grunnflate kan ikke kontrolleres som ett rektangel. Avtal derfor kontrollmetode og toleranser på forhånd.
Et fundament som ligger i vater, er ikke automatisk rettvinklet. Kontroller diagonaler sammen med sidemål, markeringer og nivå, og bruk tegningen for nøyaktig modell og størrelse. Når montøren har godkjent målepunkter og toleranser på forhånd, blir det tydeligere om underlaget er klart for montering eller om noe bør rettes først.
